| 產品參數 | |||
|---|---|---|---|
| 品牌 | 鴻蝶閥門 | ||
| 連接形式 | 法蘭 | ||
| 加工定制 | 否 | ||
| 公稱通徑 | 150 | ||
| 適用介質 | 空氣 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 流動方向 | 單向 | ||
| 驅動方式 | 電子 | ||
| 零部件及配件 | 配件 | ||
| 形態 | 蝶式 | ||
| 類型(通道位置) | 二通式 | ||
| 標準 | 國標 | ||
| 密封形式 | 軟密封型 | ||
| 規格 | DN100 | ||
| 可售賣地 | 全國 | ||
| 材質 | 碳鋼 | ||
| 型號 | ZRHF | ||

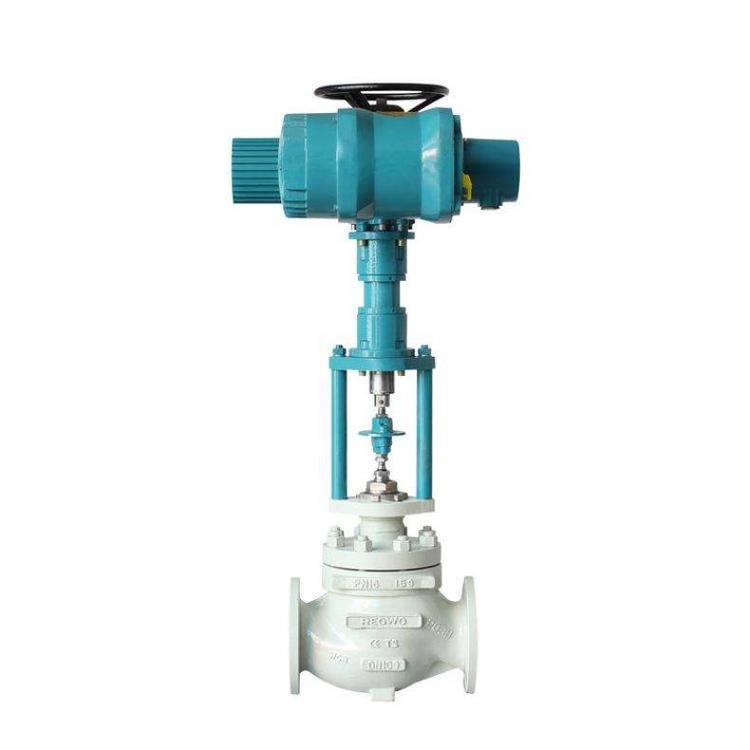

上海鴻蝶閥門有限公司 ZRHF(H)型電動三通調節閥有合流與分流兩種作用方式，在某些場合可以代替兩個二通閥和一個三通閥接管而得到廣泛運用。實現對壓力、流量、溫度、液位等參數的調節，閥芯結構采用圓筒薄壁窗口，并采用閥芯側面導向，穩定性好、不易產生震動、噪聲低、允許使用壓差大，連線簡單等特點。公稱通徑和壓差較小時，合流閥可用于分流場合，可互換使用，但公稱通徑大于DN100和壓差較大的分流場合，不能互換使用。
標準規格
閥體型式：三通鑄造球型閥體
閥芯型式：三通型雙座閥芯
公稱通徑：DN20~300 NPS 3/4〞~ 12〞
公稱壓力：PN16 ~ 100 CLASS 150LB ~ 600LB
連接方式：法蘭：FF、RF、MF、RTJ
焊接：SW、BW
法 蘭 距：符合IEC 60534
閥蓋形式：標準型(-5℃~230℃)、
散熱片型(-45℃~大于230℃場合)、
低溫加長型(-196℃~ -45℃)、波紋管密封型
填 料：V型聚四氟乙烯填料、柔性石墨填料等
密 封 墊：金屬夾石墨密封墊
執行機構：電動：3810L系列智能型執行機構、PSL系列智能型執行機構
表面涂漆：綠色 丙稀酸聚胺酯磁漆型號編制
| Z | 執行機構? | H | 結構形式? | -公稱壓力? | 閥體材質? | 公稱通徑? |
| Z系列調節閥? | R:電動3810L執行機構? D:電動PSL執行機構? | H直行程? | F:三通分流調節閥? ??H:三通合流調節閥? ??F(H)G:散熱型三通分(合)流調節閥? ??F(H)V:波紋管型三通分(合)流調節閥? F(H)D:低溫型三通分(合)流調節閥? | PN16=16 ??CL150LB=150?LB JIS10K=10K | C=WCB ??LC=LCB ??P=CF8 ??PL=CF3 ??R=CF8M ??RL=CF3M D=特殊材質? | DN25=?DN25 NPS1〞=????NPS?1〞? |
| 如：電動三通分流調節閥，散熱型，壓力PN16，閥體材料為WCB，公稱通徑DN50，型號為：ZRHFG-16C?DN50 | ||||||
性能
| 流量特性 | 直線、等百分比 | ||
| 可調范圍 | 30:1? | ||
| 額定CV值? | 等百分比直線CV8.5~1280 | ||
| 允許泄漏量 | 硬密封:IV級（0.01????閥額定容量） | ||
| 性能指標 | 氣動? | 電動? | |
| 基本誤差 | ±1.5 | ±1.0 | |
| 回差 | ≤1.5 | ≤1.0 | |
| 死區 | ≤0.6 | ≤1.0 | |
| 始終點偏差 | ±2.5 | ±2.5 | |
| 額定行程偏差 | ≤2.5 | ≤2.5 | |
