| 產品參數 | |||
|---|---|---|---|
| Y43H-40/63活塞式蒸汽減壓閥 鑄鋼法蘭調壓閥 DN32 DN65 80 品牌 | 鴻蝶閥門 | ||
| 連接形式 | 法蘭 | ||
| 適用介質 | 蒸汽 | ||
| 3C閥門類別 | 工業 | ||
| 公稱通徑 | DN200 | ||
| 結構形式 | 活塞式 | ||
| 壓力環境 | 常壓 | ||
| 工作溫度 | 常溫 | ||
| 標準 | 國標 | ||
| 流動方向 | 單向 | ||
| 驅動方式 | 氣動 | ||
| 零部件及配件 | 定位器 | ||
| 形態 | 蝶式 | ||
| 類型(通道位置) | 二通式 | ||
| 規格 | DN200 | ||
| 可售賣地 | 全國 | ||
| 材質 | 碳鋼 | ||
| 型號 | Y43H-40 | ||
一、活塞式蒸汽減壓閥--概述：

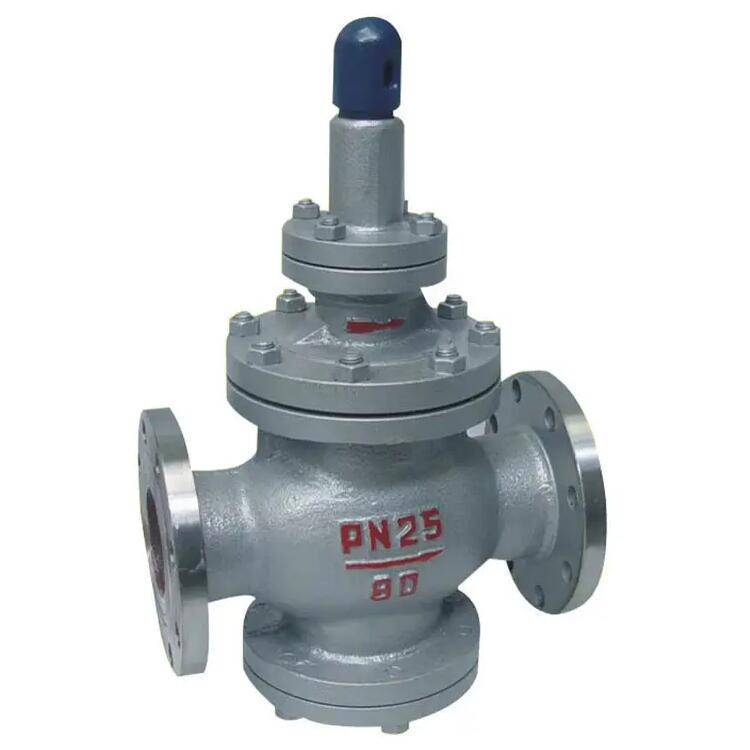

Y43H-40/63先導活塞式蒸汽減壓閥：法蘭連接形式、活塞式結構形式，閥座密封面材料為 Cr13 系不銹鋼，公稱壓力 PN40~PN63，閥體材料為 WCB 的蒸汽減壓閥。
Y43H-40/63 型先導活塞式蒸汽減壓閥由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。本產品在普通減壓閥基礎上作了很大改進，加大了活塞面積，改變了節流結構與密封形式，加大了過流面積等等，從而在提高靈敏度、流量、壽命等方面大大改善了性能。主要用于蒸汽管路，適用于流量大流量變化大，進口壓力變化大的蒸汽管路。
二、活塞式蒸汽減壓閥--性能參數：
| 型號 | PN | 工作壓力 / MPa | 適用溫度 / ℃ | 適用介質 |
| Y43H-40 | 40 | 4.0 | ≤200 | 蒸汽 |
| Y43H-63 | 63 | 6.3 | ≤200 | 蒸汽 |
三、活塞式蒸汽減壓閥--零部件材料：
| 型號 | 材? 料 | ||||
| 閥體、上下閥蓋 | 主副閥瓣、閥座、活塞 | 主副彈簧 | 膜片 | 活塞環 | |
| Y43H-40 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 |
| Y43H-63 | 碳素鋼 | 不銹鋼 | 鉻釩鋼 | 不銹鋼帶 | 合金耐磨鑄鐵 |
四、Y43H-40型 產品外形結構尺寸：
| DN | L | D | D1 | D2 | D6 | b | f | z×φd | D3 | H1 | H2 | 重量/kg |
| 25 | 200 | 115 | 85 | 65 | 58 | 16 | 4 | 4×φ14 | 130 | 110 | 370 | 18 |
| 32 | 220 | 135 | 100 | 78 | 66 | 18 | 4 | 4×φ18 | 135 | 120 | 380 | 23 |
| 40 | 240 | 145 | 110 | 85 | 76 | 18 | 4 | 4×φ18 | 150 | 125 | 395 | 28 |
| 50 | 270 | 160 | 125 | 100 | 88 | 20 | 4 | 4×φ18 | 160 | 130 | 405 | 33 |
| 65 | 300 | 180 | 145 | 120 | 110 | 22 | 4 | 8×φ18 | 180 | 140 | 410 | 40 |
| 80 | 330 | 195 | 160 | 135 | 121 | 22 | 4 | 8×φ18 | 200 | 165 | 445 | 54 |
| 100 | 380 | 230 | 190 | 160 | 150 | 24 | 4.5 | 8×φ23 | 200 | 170 | 455 | 60 |
| 125 | 450 | 270 | 220 | 188 | 176 | 28 | 4.5 | 8×φ25 | 245 | 195 | 475 | 100 |
| 150 | 500 | 300 | 250 | 218 | 204 | 30 | 4.5 | 8×φ25 | 260 | 195 | 475 | 115 |
