蓄水池布局說明

野生動物園位于秦嶺山下，在山上建有兩個蓄水池，為整個園區動物提供生活用水。1號蓄水池距監控室約600m左右，2號蓄水池距監控室約3000米左右。監控室在山下工作區，安裝了水泵和控制器。

存在的問題

由于早期的設計存在缺陷未考慮水位閉環控制，由工作人員估算時間對蓄水池注水。這種方式要么出現蓄水池水位溢出造成附近村莊發水引起村民不滿，要么出現蓄水池被抽干而損壞水泵。

限制條件

• 1、山上沒有動力電源；?

• 2、時間緊，不能開挖電纜溝布線；?

• 3、實現無人值守，自動控制；?

• 4、無線控制不受距離限制；?

• 5、不用架設天線，不用考慮避雷。

甲方希望在充分考慮以上條件的情況下，迅速解決這個問題。

解決方案

針對以上條件，采用無線測控方案可以完全達到甲方的要求，當地手機信號很好，這種方案不需要挖溝布線，不像無線電臺受距離限制，不用架設天線。

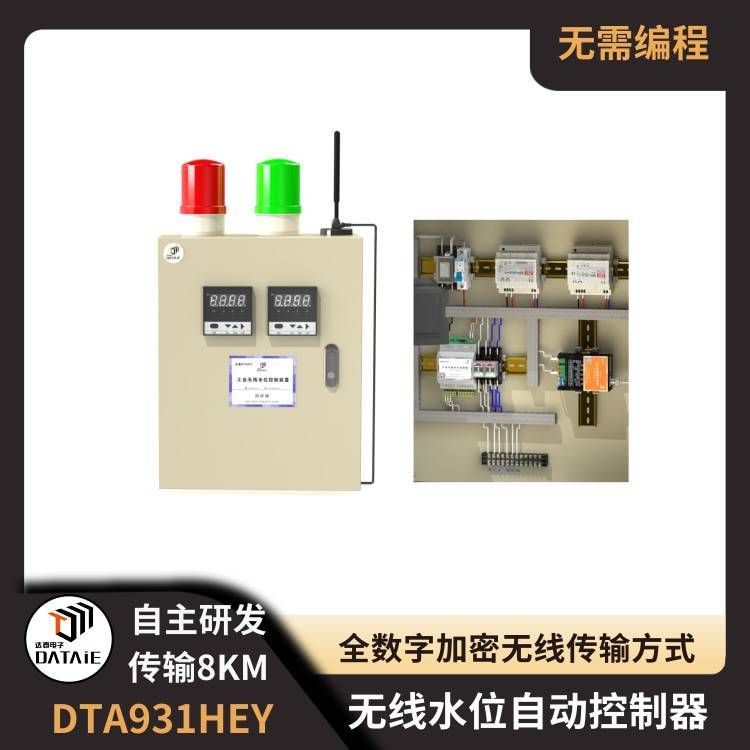

本方案的核心控制器是DTA931HUWY遠距離無線測控終端。在山上蓄水池中安裝水位開關，用一個DTA931HUWY無線裝置實現水位的報警檢測，由于山上沒有電源，所以采用太陽能和蓄電池的供電方式。在山下控制室安裝一個DTA931HUWY無線裝置在收到山上水位報警短信后輸出開關信號控制水泵啟停及控制室指示燈的閃亮，同時也可以給工作人員手機發送報警短信。

方案說明

無線控制網絡采用全數字加密無線傳輸方式進行遠程控制。液位傳感器的布局及控制器的接線原理如下圖所示。

先將每個蓄水池分為四段，代表四個不同的水位高度，每段安裝一個浮球開關，用這四個浮球狀態來表示蓄水池當前大體水位高度。

2、?山上水位報警：發送報警短信

DTA931HUWY無線裝置提供了8位開關量輸入，具有開關量報警功能，對于每路開關量輸入都可以定義報警內容。DTA931HUWY無線裝置的8路開關量輸入可以用來采集每個浮球當前的開關狀態，這樣當某個浮球狀態發生變化時，就向事先設定的電話號碼發送特定的報警內容。

將浮球開關連接至現場DTA931HUWY無線裝置的路和弟2路開關量輸入接線端子上，將DTA931HUWY無線裝置路設為高電平報警，弟2路設為低電平報警，報警內容分別為“控制開關量輸出0899999991”和“控制開關量輸出0899999990”，這樣當水位上升至浮球開關A后，該浮球開關輸出高電平，由于事先DTA931HUWY無線裝置路本身設為高電平報警，所以將會觸發報警狀態，向目標電話號碼發送事先定義的報警內容“控制開關量輸出0899999991”；同理當水位下降至浮球A后，浮球A輸出低電平，這樣DTA931HUWY無線裝置弟2路報警狀態將被觸發，所以DTA931HUWY無線裝置將向目標電話號碼發送報警內容“控制開關量輸出0899999991”。

將浮球開關連接至現場DTA931HUWY無線裝置的第三路和第四路開關量輸入接線端子上；將浮球開關C連接至現場DTA931HUWY無線裝置的第五路和第六路開關量輸入接線端子上；將浮球開關連接至DTA931HUWY無線裝置的第七路和第八路開關量輸入接線端子上，工作方式于之前描述浮球A的工作方式相同。

DTA931HUWY無線裝置利用全數字加密無線傳輸方式，向山下發送報警短信，控制其收到短信后，可以通過其繼電器輸出信號驅動水泵控制器啟停，同時使對應的指示燈閃亮，還可以向操作員手機發送報警短信。

DTA931HUWY無線裝置提供開關量輸出功能，開關量輸出狀態可以由短信進行控制，如接收到控制短信后，判斷短信內容決定某幾個開關量的輸出狀態，輸出開關量可以連接指示燈，可以用開關量的高低電平狀態來控制指示燈的亮與滅。

監控室DTA931HUWY無線裝置提供八路開關量輸出，前四路可用來控制1號蓄水池四個指示燈，后四路可以用來控制2號蓄水池四個指示燈。

測控室監測到報警短信后，根據報警短信內容，控制自身的開關量輸出狀態。如接收到報警短信內容為“控制開關量輸出0899919999”，該內容表示路至第四路開關量狀態保持不變，第五路輸出高電平，第六至八路開關量保持不變，由于第五路開關量控制二號蓄水池的弟一個指示燈，所以二號蓄水池的弟一個指示燈將會亮，其它每路開關量的控制方法與此相同。
