| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 產品特性 | 無線模塊 | ||
| 是否進口 | 否 | ||
| 產地 | 陜西西安 | ||
| 加工定制 | 是 | ||
| 產品用途 | 模擬量數據無線傳輸 | ||
| 規格 | 115×74×60mm | ||
| 供電 | 9-24VDC | ||
| 傳輸距離 | 100米，500米，1KM，3KM，20KM | ||
| 方案 | 免費設計 | ||
| 序列號 | 210317-1 | ||
| 可售賣地 | 全國 | ||
| 型號 | DTD433F系列 | ||
聲明：報價為無線傳輸距離10米的產品價格，不含其他配件及稅運。每款產品功能距離不同，價格不同，咨詢產品請聯系我司產品經理。
昆侖通態觸摸屏與DTD433F無線MODBUS通信方案
?特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
簡介
本方案是昆侖通態觸摸屏與4臺DTD433FC無線模擬量信號測試終端進行無線 Modbus 通信的實現方法。本方案中昆侖通態觸摸屏作為主站顯示各從站的模擬量信號，傳感器、DCS、PLC、智能儀表等4個設備作為Modbus從站輸出模擬量信號。方案中采用達泰電子無線模擬量信號測控終端——DTD433FC與達泰電子無線通信數據終端——DTD433MC，作為實現無線通訊的硬件設備。

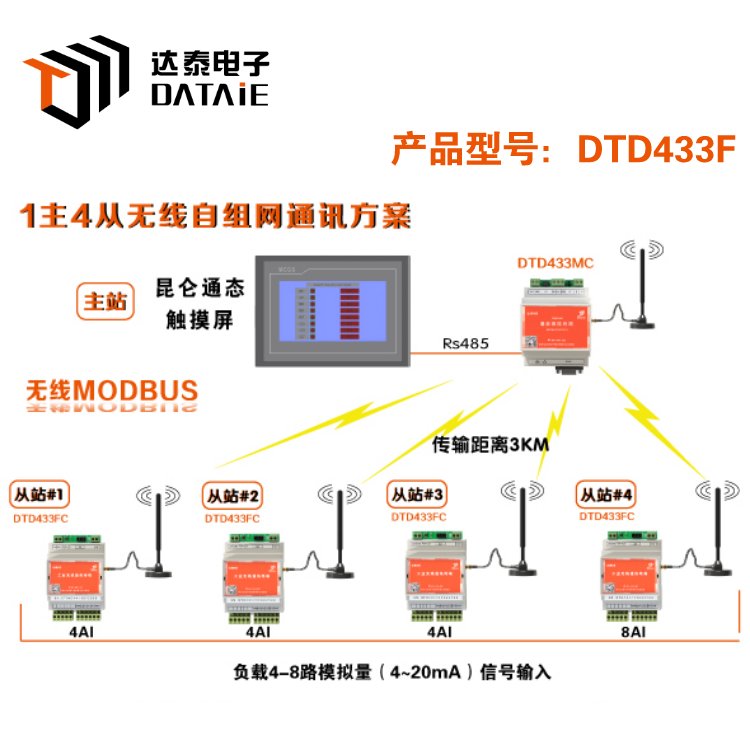

無線系統構成示意圖?
.jpg)
通過西安達泰電子 DTD433FC和DTD433MC可以很方便的實現無線 MODBUS 主從網絡，無需更改網絡參數和設備程序，可以直接替換有線連接。
無線組網方案,485無線傳輸通訊模塊,昆侖通態觸摸屏無線,傳感器信號采集,自組網無線模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
硬件環境搭建
昆侖通態觸摸屏TPC7062TD *1臺
模擬量信號發生器*20個（實際使用中為用戶模擬量輸出設備）
無線數據終端（主站設備）DTD433MC*1塊
無線模擬量信號測控終端（從站設備）DTD433FC-4 *3塊，DTD433FC-8 *1塊
西安達泰電子PLC無線通訊專家團隊給出了如下的解決方案
無線組網方案,485無線傳輸通訊模塊,昆侖通態觸摸屏無線,傳感器信號采集,自組網無線模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
測試參數
通訊協議：Modbus RTU協議
主從關系：1主4從
主站通訊接口：Rs485接口（兩線制）
從站通訊接口：模擬量4-20mA信號輸入（AI）
供電：9-24VDC
傳輸距離：100米，500米，1KM，3KM，20KM
無線組網方案,485無線傳輸通訊模塊,昆侖通態觸摸屏無線,傳感器信號采集,自組網無線模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
MCGS觸摸屏與DTD433MC主站接線
主站接線示意圖
無線組網方案,485無線傳輸通訊模塊,昆侖通態觸摸屏無線,傳感器信號采集,自組網無線模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
實現觸摸屏與模擬量的無線Modbus通訊
給DTD433FC接入模擬量信號發生器，觸發一個4-20mA信號，觸摸屏界面上對應的綠色條形框里就會顯示相應的數值。
無線組網方案,485無線傳輸通訊模塊,昆侖通態觸摸屏無線,傳感器信號采集,自組網無線模塊,西安達泰電子,智能化改造,工業無線通訊,無線plc,達泰電子
產品介紹
????達泰4系多點集群組網無線模擬量測控終端-DTD433F
無線模擬量測控終端——DTD433F在本方案中提供了4-8路模擬量輸入（AI）信道，符合MODBUS RTU協議，無線可靠傳輸距離達3公里。DTD433F產品適合于點對多點而且分散不便于挖溝布線等應用場合。DTD433F需要與DTD433M/DTD434M/DTD435M一同使用，作為從站采集傳感器、PLC、DCS、智能儀表等設備的數據，與主站PC、PLC、組態軟件、觸摸屏、人機界面等組成無線自組網通訊。使用過程中無需更改程序，只需簡單接線即可使用。
