| 產品參數 | |||
|---|---|---|---|
| 型號 | 輪輻式傳感器FCMR | ||
| 系列 | 拉壓雙向測力 | ||
| 包裝 | 盒裝 | ||
| 零件狀態 | 在售 | ||
| 傳感器類型 | 電阻 | ||
| 響應時間 | 1ms | ||
| 輸出類型 | 模擬量 | ||
| 端接樣式 | 軟線 | ||
| 最小包裝量 | 1 | ||
| 精度 | 0.5％ | ||
| 數量 | 260 | ||
| 原理 | 應變式稱重傳感器 | ||
| 材質 | 不銹鋼 | ||
| 是否國產 | 國產 | ||
| 供應商 | 福森泰科 | ||
| 發貨地 | 深圳 | ||
| 封裝 | 1/2/5/10/20kN | ||
| 可選輸出 | -5-5V 0-10V 4-20mA | ||
| 可選通訊 | RS485/RS232 | ||
| 連接 | M10/M16*1.5 | ||
| 品牌 | Forsentek | ||
| 批號 | 0-2噸 | ||
稱重傳感器2t 1t 小尺寸壓力計500kg 200kg 圓盤型壓縮式荷重元100kg

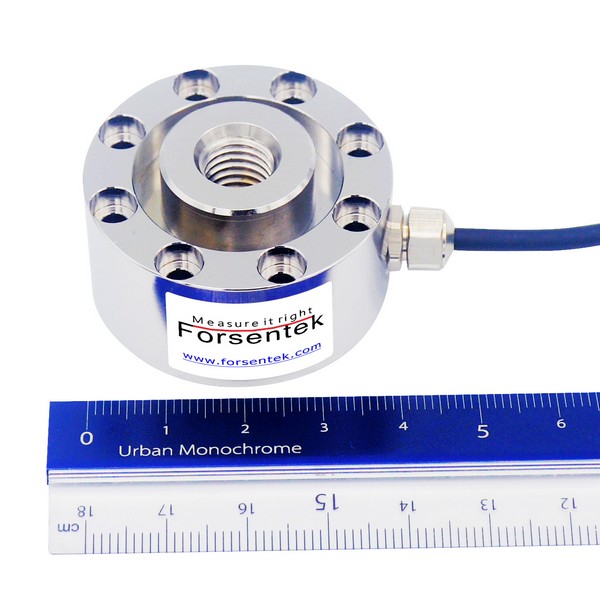

小型輪輻式荷重傳感器FCMR尺寸緊湊，采用不銹鋼材質基于電阻應變式原理制成，四周設計有安裝孔，用來安裝固定測力計，中間的M10/M16螺紋孔用來安裝壓頭或螺桿來加載力，輪輻式稱重傳感器FCMR測量范圍有0-100kg、0-200kg、0-500kg、0-1000kg、0-2000kg可選，此款稱重測力傳感器尺寸小，易安裝，模擬信號輸出，可用于壓力測量、壓力測量及拉壓雙向測力。輪輻式稱重傳感器FCMR常被應用于氣缸推力測量、液壓機壓力測量、工裝夾緊力測量、電缸壓力控制、冷熱壓機、工業自動化過程控制等。
小尺寸圓盤式稱重傳感器FCMR外形圖：
小尺寸輪輻式稱重傳感器FCMR參數表
量程：100kg 200kg 500kg 1000kg 2000kg
測力方向：壓力/拉力/拉壓雙向力
供電電壓：3-15V
靈敏度系數：1.5 mV/V
零點輸出：±0.1mV/V
非線性：±0.5滿量程
滯后：±0.5滿量程
非重復性：±0.3滿量程
蠕變（5min）：±0.1滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.02滿量程/℃
靈敏度溫度漂移：±0.02滿量程/℃
輸入阻抗：780±50 歐姆
輸出阻抗：700±10 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：不銹鋼
防護等級：IP65
導線：3*4000mm 4芯屏蔽線
接線：紅－電源正 黑－電源負 綠－信號正 白－信號負
小型輪輻式稱重傳感器FCMR的輸出信號范圍：
傳感器的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
輪輻式傳感器FCMR的供電電壓一般為3-15V范圍內的恒壓。
拉壓式荷重計FCMR的額定輸出一般在1.5mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：輪輻式荷重元FCMR的輸出信號范圍一般-22.5mV... 22.5mV。
例：額定輸出1.5mV/V的輪輻式荷重元FCMR-500kg，采用10V供電，該感測器的輸出信號范圍就是約-15mV... 15mV，輸出信號與力值大小成正比。
小尺寸測力傳感器FCMR輸出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得±5V / 0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例1：荷重計FCMR-200kg用于壓力測量，配套信號放大器FSC(0-10V)，出廠前會調試好，力值與輸出電壓的對應關系為0-200kg壓向力對應0-10V，輸出電壓值與力值大小在誤差范圍內呈線性關系，即0V對應0kg，1V輸出對應20kgf壓力，5V輸出對應100kgf壓力，以此類推。
例2：荷重元FCMR-100kg用于拉壓雙向力測量，配套信號放大器FSC(4-12-20mA)，出廠前會調試好，力值與輸出電流的對應關系為0-100kg推力對應12-20mA，0-100kg拉力對應12-4mA，輸出電流值與力值大小在誤差范圍內呈線性關系，即12mA對應0kg，12.8mA對應10kgf壓力加載，8mA對應50kgf拉力加載，以此類推。
拉壓型荷重計FCMR配套傳感器顯示儀表：
激勵電壓 ---- 24V DC
功能 1 ---- 實時顯示力值大小
功能 2 ---- 支持RS485或RS232端口以實現與上位機通訊
功能 3 ---- 可輸出0-5V,0-10V,4-20mA模擬量信號，信號大小與力值大小成正比
功能 4 ---- 開關量輸出，根據設置好的判斷方式實現報警
功能 5 ---- 峰值保持功能，可用于沖擊力檢測、拉斷力測量等
輪輻式稱重傳感器FCMR的量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為100kg的荷重元的測力范圍是0~100kgf，額定量程為500kg的荷重計的稱重范圍是0~500kgf。
安全過載：在不會對傳感器參數產生偏移下所允許施加的負載上限，一般表示成滿量程的百分比，如150 R.O.，或150 F.S.，都是代表1.5倍滿量程的意思。
傳感器過載就和彈簧被過度拉伸是一個道理，會給傳感器的彈性體造成不可逆的過度變形，從而損壞傳感器；過載損壞是稱重測力傳感器在應用中比較常見的故障之一，且不可維修。所以在選擇傳感器量程的時候盡量留有一定的冗余量，一方面可以延長使用壽命，另一方面可以防止應用中的沖擊力對傳感器造成過載損傷。比如壓鉚機壓力范圍是200kg-300kg的應用可以選擇量程為500kg的壓力計，氣缸推力測量范圍100kg-150kg的應用可以選擇量程為200kg的推力傳感器。
