壓力傳感器5000kN 3000kN 壓向測力計2000kN 1000kN 500kN

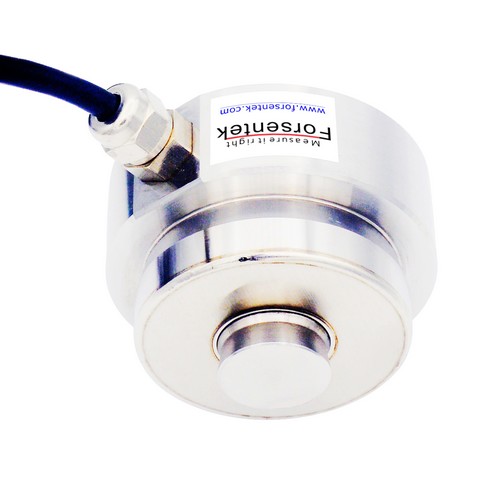

扭環式壓力測量傳感器FCRN由不銹鋼制成，稱重測力范圍有0-500噸、0-330噸、0-220噸、0-150噸、0-100噸、0-68噸、0-47噸、0-33噸、0-20噸、0-15噸、0-10噸、0-4.7噸、0-2.2噸 和0-1噸十四種規格可選，適用于壓向載荷測量。扭環式荷重元FCRN采用溫度補償工藝，密封等級達到IP67，這使得荷重計即使在惡劣環境下下也能在較寬的溫度范圍內提供穩定的測量結果。感測器內部的應變計呈環形排列，從而降低了側向力對稱重結果的影響。荷重傳感器FCRN采用4450歐姆高阻抗設計，有助于降低功耗和提升長期穩定性。常見應用包括料罐稱重系統、橋墩壓力監測、合模機、液壓機等。

大量程壓力傳感器FCRN尺寸圖：

壓式測力計FCRN參數表
量程：0-500噸可選
測力方向：壓式測力
供電電壓：3-15V
靈敏度系數：2.85 mV/V
零點輸出：±0.05mV/V
非線性：±0.05~0.3滿量程
滯后：±0.05~0.3滿量程
非重復性：±0.05~0.3滿量程
蠕變（3min）：±0.05滿量程
安全過載：150滿量程
極限過載：200滿量程
溫度補償范圍：-10... 40℃
使用溫度范圍：-20... 60℃
零點溫度漂移：±0.05滿量程/10℃
靈敏度溫度漂移：±0.05滿量程/10℃
輸入阻抗：4450±200 歐姆
輸出阻抗：4000±10 歐姆
絕緣阻抗：>2000M 歐姆
傳感器材質：不銹鋼
防護等級：IP67
導線：5*10000mm 4芯屏蔽線
線序：紅－電源正 黑－電源負 綠－信號正 白－信號負

扭環式壓力傳感器FCRN的輸出信號范圍：
壓式測力元FCRN的輸出信號=(供電電壓x額定輸出) x加載力/傳感器量程
扭環式稱重傳感器FCRN的供電電壓一般為3-15V范圍內的恒壓。
扭環式荷重元FCRN的額定輸出一般在2.85mV/V左右。
“加載力/傳感器量程”的范圍是0-1（加載力的范圍是0~量程）。
綜上所述：壓式力傳感器FCRN的輸出信號范圍一般0... 42.75mV。
例：額定輸出2.85mV/V的荷重計FCRN-10t，采用10V供電，該測力計的輸出信號范圍就是約0... 28.5mV，輸出信號與力值大小在誤差范圍內成正比。

稱重傳感器FCRN輸出信號太小怎么辦？可以通過外接傳感器信號變送器以獲得0-5V / 0-10V / 4-20mA 的標準模擬量信號輸出。
例1：應變式壓力傳感器FCRN-1t配套信號放大器FSC(0-10V)-24V，出廠前會調試好，壓力值與輸出電壓的對應關系為0-1噸壓力對應0-10V輸出，電壓值與力值大小在誤差范圍內呈線性關系，即0V對應空載，1V輸出對應100kgf壓力加載，2V輸出對應200kgf壓力加載，以此類推。
例2：扭環式壓力測量傳感器FCRN-100t配套信號放大器FSC(4-20mA)-24V，出廠前會調試好，壓力值與輸出電流的對應關系為0-100噸壓力對應4-20mA輸出，電流值與壓力值大小在誤差范圍內呈線性關系，即4mA對應空載，12mA電流輸出對應50噸壓力負荷加載，20mA輸出對應100噸壓力負荷加載，以此類推。

壓力傳感器FCRN的量程選擇：
額定量程的定義：在滿足所標注的參數范圍內，傳感器被設計去測量的力值上限。
測量范圍：如額定量程為4.7噸的壓力計的壓力測量范圍是0~4700kg，額定量程為2.2噸的壓力傳感器的壓力測量范圍是0~2200kg。
安全過載：在不會對傳感器參數產生偏移下所允許施加的負載上限，一般表示成滿量程的百分比，如150 R.O.，或150 F.S.，都是代表1.5倍滿量程的意思。
傳感器過載就和彈簧被過度拉伸是一個道理，會給傳感器的彈性體造成不可逆的過度變形，從而損壞傳感器；過載損壞是稱重測力傳感器在應用中比較常見的故障之一，且不可維修。所以在選擇測力計量程的時候盡量留有一定的冗余量，一方面可以延長使用壽命，另一方面可以防止應用中的沖擊力對傳感器造成過載損傷。比如夾具夾力范圍是500kg-700kg的應用可以選擇量程為1噸的夾力傳感器，模具工裝夾緊力范圍12噸-15噸的應用可以選擇量程為20噸的壓力測量傳感器。
