| 產品參數 | |||
|---|---|---|---|
| 品牌 | 益國 | ||
| 原理 | 液壓泵 | ||
| 轉速 | 1450 | ||
| 葉輪數目 | 單級 | ||
| 泵軸位置 | 邊立式 | ||
| 是否可定制 | 是 | ||
| 數量 | 100 | ||
| 流量 | 40 | ||
| 使用油類型 | 液壓油 | ||
| 壓力 | 140 | ||
| 別名 | 葉片泵 | ||
| 軸類型 | 平鍵軸 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 用途 | 變量葉片泵 | ||

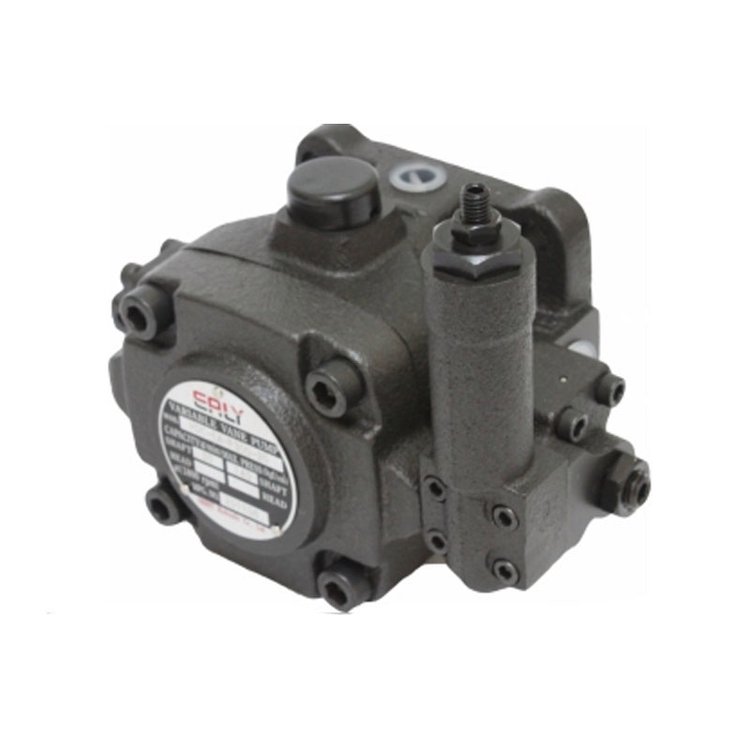

| 型號 | VDC-1A-F40D-20 | ||
.jpg)
一、VP20-FA3單作用葉片泵的工作原理
泵由轉子1、定子2、葉片3、配油盤和端蓋等部件所組成。定子的內表面是圓柱形孔。轉子和定子之間存在著偏心。VP20-FA3葉片在轉子的槽內可靈活滑動，在轉子轉動時的離心力以及通入葉片根部壓力油的作用下，葉片頂部貼緊在定子內表面上，于是兩相鄰葉片、配油盤、定子和轉子間便形成了一個個密封的工作腔。當轉子按逆時針方向旋轉時，圖右側的葉片向外伸出，密封工作腔容積逐漸增大，產生真空，于是通過吸油口6和配油盤5上窗口將油吸入。而在圖的左側。葉片往里縮進，密封腔的容積逐漸縮小，密封腔中的油液經配油盤另一窗口和壓油口1被壓出而輸出到系統中去。這種泵在轉子轉一轉過程中，吸油壓油各一次，故稱單作用泵。轉子受到徑向液壓不平衡作用力，故又稱非平衡式泵，其軸承負載較大。改變定子和轉子間的偏心量，便可改變泵的排量，故這種泵都是變量泵。
二、雙作用葉片泵的工作原理
它的作用原理和單作用葉片泵相似，不同之處只在于定子表面是由兩段長半徑圓弧、兩段短半徑圓弧和四段過渡曲線八個部分組成，且定子和轉子是同心的。在圖示轉子順時針方向旋轉的情況下，密封工作腔的容積在左上角和右下角處逐漸增大，為吸油區，在左下角和右上角處逐漸減小，為壓油區;吸油區和壓油區之間有一段封油區把它們隔開。這種泵的轉子每轉一轉，每個密封工作腔完成吸油和壓油動作各兩次，所以稱為雙作用葉片泵。泵的兩個吸油區和兩個壓油區是徑向?qū)ΨQ的，作用在轉子上的液壓力徑向平衡，所以又稱為平衡式葉片泵。
雙作用葉片泵的瞬時流量是脈動的，當葉片數為4的倍數時脈動率小。為此，雙作用葉片泵的葉片數一般都取12或16。
VDC-1A葉片泵轉子旋轉時，VP20-FA3葉片在離心力和壓力油的作用下，尖部緊貼在定子內表面上。這樣兩個葉片與轉子和定子內表面所構成的工作容積，先由小到大吸油后再由大到小排油，葉片旋轉一周時，完成一次吸油與排油。
VDC-2C-F40D-10
VDC-11A-F30D/30D-20
VDC-1A-A30D-20
VDC-1A-F20D-20
VDC-1A-F40D-20
