| 產品參數 | |||
|---|---|---|---|
| 品牌 | SEIKA | ||
| 是否支持加工定制 | 是 | ||
| 是否進口 | 是 | ||
| 數量 | 1 | ||
| 封裝 | 件 | ||
| 產地 | 德國 | ||
| 壓鑄鋁外殼 | IP65 | ||
| 電流 | 4...20mA | ||
| 厚基板 | 3.2mm | ||
| 電壓 | 10V ... 30V | ||
| 行業 | 建筑 | ||
| 工作溫度 | -40... 85°C | ||
| 測量平面 | 3個 | ||
| 可調變量 | 12mA | ||
| 可售賣地 | 全國 | ||
| 類型 | 傳感器盒 | ||
SEIKA ISB1I傳感器盒，包含一個傳感器和一個帶 4 20mA、2 線輸出的信號調節器
傳感器盒SB1I
傳感器：1xN4，測量范圍：±70°
壁掛式安裝，電纜在右側
平面1，IP67
如序列號：2303715
特征
堅固的壓鑄鋁外殼 (IP65)，帶防鹽水涂層
剛性 3.2mm 厚基板 PCB 的無扭曲 4 點緊固
集成信號調節器，帶 4 20mA、2 線輸出
溫度漂移補償
無需單獨的電源電壓
所有 SEIKA 傳感器均適合外殼，并且可以安裝在不同的操作方向上
根據客戶規格校準輸出信號
傳感器和信號調節器與外殼電氣隔離
EMC認證
高度穩定的傳感器電源電壓
10V 30V 端電壓
可編程動態響應
回路電流限制
高抗過載能力
任一連接極性
低通濾波器，可選擇截止頻率以抑制干擾頻率
描述

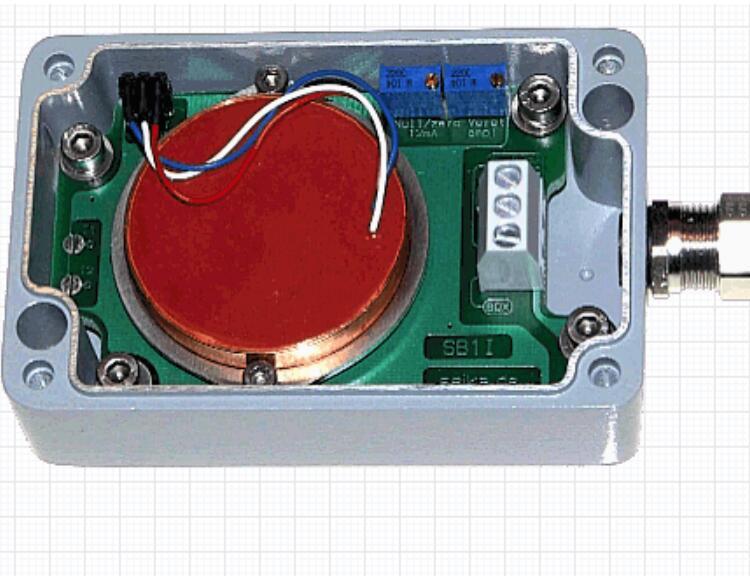

SB1I 是壓鑄鋁傳感器外殼 (IP65)，帶有集成傳感器，用于測量單軸加速度或傾斜度。
除了傳感器之外，該盒子還包含一個具有 4 20mA、2 線輸出的信號調節器和一個為電流環路供電的獨立、高度穩定的電源電壓。此外，信號調理器還包括一個有源低通濾波器（其上限截止頻率/建立時間可以調整以適應測量任務）、一個具有電流限制的輸出級、一個噪聲電壓濾波器和一個用于單極耦合到電流環路。通過將傳感器和信號調節器與外殼電隔離，可以避免由不需要的接地電流引起的干擾信號。與 SB2 不同，SB1I 可以容納更大的傾斜儀，例如具有更高測量精度的 NG 系列。
緊湊的金屬電纜導管和小外殼尺寸與 2 線連接相結合，使得這種高質量測量系統可以在惡劣的操作條件下使用。
應用
應用
SB1I 適用于在惡劣環境下需要精確傾斜或加速度測量并返回 4 20mA 輸出信號的應用。成功實施的領域包括建筑、采礦、農業機械、運輸和輸送系統、船舶、操作和自動化技術以及通用機械工程。
.jpg)
技術規格
終端 最大：3 x 1.5 毫米2
電纜固定 M12 x 1.5 電纜密封套，夾緊范圍 6mm 7.5mm
測量范圍、分辨率等 取決于實施的 SEIKA 傳感器
防護等級 IP65
安裝方向 任何
測量平面（N 傳感器） 3個主要住房平面
測量平面（NG 傳感器） 與外殼底部平行
測量方向（B BD 傳感器） 外殼的X、Y、Z坐標
端電壓 10V 30V
最小回路電流 2.5毫安 3.5毫安
最大回路電流 22毫安 26毫安
輸出信號回路電流 4mA 20mA（傳感器零位為 12mA）
可調變量 零點（12mA）、放大
最大負載電阻 500 歐姆（24 伏電源電壓）
工作溫度 -40 85°C
選項：特殊測量范圍、校準記錄、硅封裝、定制接線
包含 NG 測斜儀的 SB1I 尺寸
上圖展示了使用 SEIKA 外殼傳感器測量大多數傾斜角度和加速度方向的可行性。由此產生的多種不同的可能性確實使選擇變得困難。我們很高興為您提供有關如何組合最適合您的測量任務的組件的建議，并且很高興收到您關于要測量?jī)A斜和/或加速度的平面和方向的信息。概述您的情況通常非常方便。
