| 產品參數 | |||
|---|---|---|---|
| 康耐德8串口服務器|機架式8口多串口通信服務器|8路RS485/422/232轉以太網tcp透?jìng)?品牌 | 康耐德 | ||
| 產品名稱 | 機架式8串口服務器 | ||
| 產品認證 | CE、FCC、ROSH | ||
| 適用范圍 | 串口數據透?jìng)魍ㄐ?/span> | ||
| 特色服務 | 6年質保 | ||
| 最小包裝數 | 1 | ||
| 加工定制 | 是 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 用途 | 串口數據透?jìng)?/span> | ||
| 型號 | UJE0801-CB1-S | ||
產品功能
以太網
支持 DNS
支持 DNS 快速解析域名，無需繁瑣 IP 記憶
支持 TCP Server、TCP Client、UDP 模式
向下串行接口
RS485/422/232 * 8
支持 雙向透?jìng)?/p>
支持串口與以太網口雙向透明傳輸
支持虛擬串口
虛擬串口完成了端口操作數據格式及協議的轉換，可實現將網絡接口的訪問方式轉變?yōu)閷?duì)某個串口進行操作，對使用者來說完全透明，提高軟件通用性，降低開發難度和復雜性
電源
品字插座 * 1
220VAC
高可靠性
全端口保護
全端口過流、過壓、反接、錯接保護，避免因接錯線導致設備損壞
高等級防雷
產品采用 3 重防雷硬件，抵御 2kV/1kA（8/20μs 電流波）
寬溫濕度工作
-40℃ ~ 85℃ 工作溫度
5 ~ 95 RH 工作濕度
防潮、防塵、防腐
采用特殊保護工藝，適用于冷鏈倉儲、粉塵車間、化工廠等極端環境
穩定可靠不死機
硬件采用雙看門狗設計，設備穩定可靠不死機，軟件看門狗集成，異常自動復位，保障系統運行
RTOS 實時操作系統
響應及時，處理高效，運行可靠
產品特點
雙向透?jìng)?/p>
支持串口與以太網口之間的雙向透明傳輸
高性能數據處理能力
搭載 ARM9 系列處理器，信號處理更加高效、可靠
數據不丟包
采用自主研發的上下行 CR 緩沖技術，根據網絡和串口的通訊情況，靈活進行數據控制達到不丟包的目的
點對點通信
成對使用，延長串口通訊距離，實現無平臺條件下的設備通信
技術參數
| 類別 | 參數名稱 | 規格 |
|---|---|---|
| 網絡 | 網口數量 | 1 |
| 速度 | 10/100M | |
| 傳輸距離 | 100 米 | |
| 協議模式 | 支持 TCP Server、TCP Client、UDP 模式 | |
| 最大連接數（TCP） | 1 | |
| 向下串行接口 | 串口類型 | RS485/422/232 |
| 端口數量 | 8 | |
| 連接端 | RJ45 | |
| 級聯/透?jìng)?/td> | 雙向透?jìng)?/td> | |
| 波特率 | 300~115200bps | |
| 傳輸距離 | RS485/422：1200米；RS232：15米 | |
| 電源 | 電源連接端 | 品字插座 * 1 |
| 輸入電壓 | 220VAC | |
| 功率 | ≤ 24W | |
| 物理特征 | 尺寸 | 428*244*44.5mm |
| 安裝方式 | 機架式安裝 | |
| 工作環境 | 工作溫度 | -40℃ ~ 85℃ |
| 存儲溫度 | -60℃ ~ 125℃ | |
| 相對濕度 | 5 ~ 95 RH 不凝露 |
指示燈
| 類別 | 指示燈 | 說明 | 含義 |
|---|---|---|---|
| 網絡 | LINK | 網絡連接狀態指示燈 | 常亮：網口接入正常 |
| 閃爍：網口正在收發數據 | |||
| 熄滅：網口未插入網線 | |||
| SPD | 10/100M 指示燈 | 常亮：接入 100M 網絡 | |
| 熄滅：未接入 100M 網絡 | |||
| 電源 | PWR | 電源指示燈（220VAC ） | 常亮：設備供電正常 |
| 熄滅：設備未通電或供電異常，請檢查電壓是否為 220VAC | |||
| 運行 | RUN | 設備運行指示燈 | 常亮：程序異常 |
| 閃爍：運行正常，間隔 1s 閃爍 | |||
| 熄滅：程序異常 | |||
| 向下串行接口 | TXD | RS485/RS422/RS232 數據發送指示燈 | 閃爍：RS485/RS422/RS232 端口正在發送數據 |
| 熄滅：RS485/RS422/RS232 端口未發送數據 | |||
| RXD | RS485/RS422/RS232 數據接收指示燈 | 常亮：RS485/RS422/RS232 線路故障，請檢查 RS485/RS422/RS232 線路是否正確 | |
| 閃爍：RS485/RS422/RS232 端口正在接收數據 | |||
| 熄滅：RS485/RS422/RS232 端口未接收數據 |
端口說明
| 類別 | 端口 | 說明 | 建議線材 |
|---|---|---|---|
| 網絡 | Ethernet | RJ45 網口 | CAT-5e |
| 向下串行接口 | RS485/422x | RS485/422 通訊端口（向下） | CAT-5e |
| RS232x | RS232 RJ45 通訊端口（向下） | CAT-5e | |
| 電源輸入 | 按鈕 | 電源開關按鈕 | - |
| 品字插座 | 220VAC 電源輸入 | - |
保護數據
防雷等級保護
600W
過壓過流保護
電源： 30V/1.6A
網口： 500mA
RS485/RS422： 30V/50mA
RS232： 30V/50mA

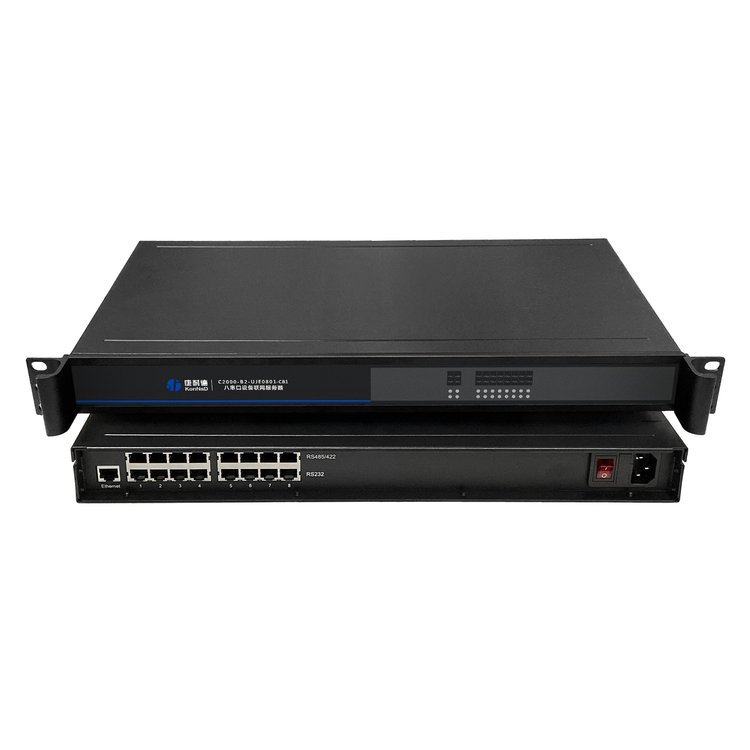

產品規格及外觀
unit: mm (inch)
注：僅用于表明產品尺寸，端口等細節請以實際產品為準
安裝方式
