| 產品參數 | |||
|---|---|---|---|
| 品牌 | PRECILEC | ||
| 特性 | 高防護等級 | ||
| 種類 | 普通標準工業型 | ||
| 系列 | RCS58S | ||
| 精度 | ±0.0220° | ||
| 規格 | 58mm外徑 | ||
| 分辨率 | 單圈16位，多圈20位 | ||
| 應用領域 | 鋼鐵冶金行業、起重行業、造紙行業、木材加工行業設計制造等 | ||
| 工作溫度 | -40…. 85C | ||
| 響應時間 | < 250ms | ||
| 安裝類型 | 盲孔 | ||
| 輸出類型 | 格雷碼絕對值型 | ||
| 電源電壓 | 5-30VdcV | ||
| 傳感器類型 | 光電傳感器 | ||
| 最小包裝數 | 1臺 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 型號 | RCS58S-xxx-xxx | ||
產品介紹：

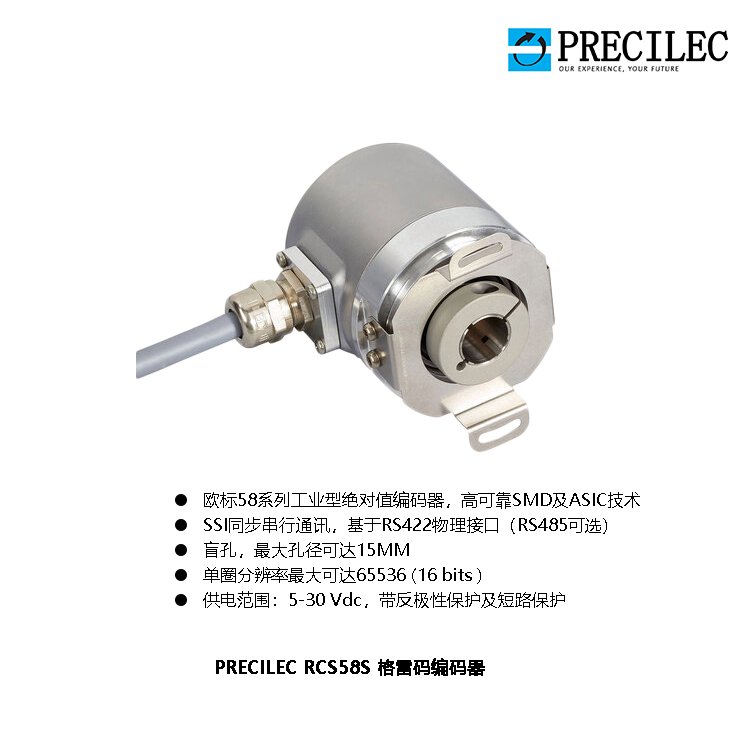

precilec雷恩rcs58s系列，屬于雷恩絕對值產品的一個標準類型，外徑58mm，單圈16位，多圈20位，輸出信號為格雷碼制SSI同步串行，產品采用嚴格防塵防水，高的防護等級，ip66/ip67，使得產品可以在多個場景中應用；
.jpg)
產品特點：
歐標58系列工業型絕對值編碼器，高可靠SMD及ASIC技術
SSI同步串行通訊，基于RS422物理接口（RS485可選）
盲孔，最大孔徑可達15MM
單圈分辨率最大可達65536 (16 bits )
供電范圍：5-30 Vdc，帶反極性保護及短路保護
優異的溫度范圍-40 °C 85 °C
相關參數：
電氣參數 Electronical Data
電源電壓:5-30Vdc
單圈分辨率:Max 65536 steps ( 16bits )
圈數:Max 1048576 turns ( 20bits )
精度:Max±0.0220°
通訊方式:SSI同步串行
復位功能:置零Preset ( 按鈕或引線 )
方向功能:改變方向Direction
數據接口:Line-Drive RS 422 ( RS485可選 )
時鐘頻率:100 KHz - 2 MHz
計數方向:順時針旋轉計數增加（從軸端看）
感應機理:光電式Optical
輸出碼制:二進制Binary; 格雷碼Gray
周期時間:≥ 25 us
啟動時間:< 250ms
消耗電流:80 mA @ 5Vdc
50 mA @ 24Vdc
插頭輸出:M23*12針CCW（CW可選）
電纜輸出:8芯PVC電纜（12芯PUR可選）
MTTF:20 years @ 40℃
EMC:EN61000-6-4 ；EN61000-6-2
機械環境參數 Mechanical & Enviromental Data
外徑尺寸:58mm
軸徑:10mm; 6mm ( 12mm可選)
殼體材質:鋁材質
軸體材質:不銹鋼
旋轉速度:12000 rpm
啟動力矩：5 Ncm
轉子轉動慣量：30 gcm2
軸向載荷：40N
徑向載荷：110N
耐振動性：100m/s2 ( 10-1000Hz )
耐撞擊性：100m/s2 ( 6ms )
防護等級：IP65/IP66 ( IP67可選 )
工作濕度：98 RH ( 非冷凝 Non-Condensing )
工作溫度：-40℃ 85℃
儲存溫度：-40℃ 85℃
重量：約450 g( 不含電纜 )
應用領域：
precilec 絕對值編碼器rcs58s系列編碼器，整體設計緊湊，工業標準型，適應性廣泛，在眾多領域中被應用，如：鋼鐵冶金行業、起重行業、造紙行業、木材加工行業設計制造等
