| 產品參數 | |||
|---|---|---|---|
| 品牌 | fraba | ||
| 特性 | 位移傳感器 | ||
| 種類 | 拉線、拉繩 | ||
| 系列 | LU0 | ||
| 精度 | ±0.02 FSO | ||
| 規格 | 5米 | ||
| 分辨率 | 3150 | ||
| 應用領域 | 電梯，物流，包裝，機械等 | ||
| 工作溫度 | -40℃-80℃C | ||
| 響應時間 | < 1 s | ||
| 安裝類型 | 接觸安裝 | ||
| 輸出類型 | 增量型 | ||
| 物料編號 | kd0000100010 | ||
| 電源電壓 | 4.75 – 30V | ||
| 傳感器類型 | 拉線位移傳感器 | ||
| 最小包裝數 | 1臺 | ||
| 可售賣地 | 北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆 | ||
| 型號 | LU0-IPT00-03150-5G00-5TW | ||

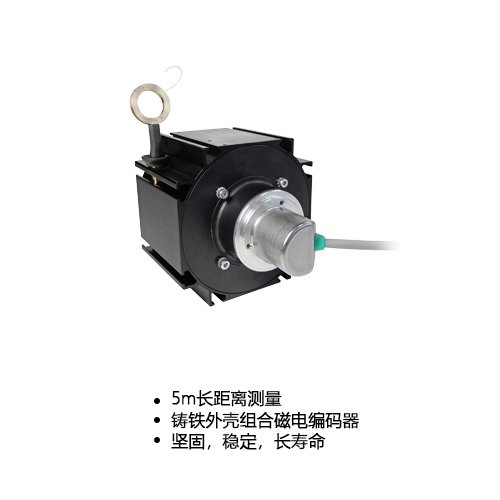

5m長距離測量，中等量程，采用鑄鐵外殼，配合磁電編碼器，整體堅固耐用，特別是耐油水等惡劣工況。編碼器的使用壽命可達28年。
.jpg)
磁電編碼器在抗油污，潮濕等方面更有優勢，主要是磁編碼器無需碼盤，即使遭受油污，也可以正常的測量；同時，更加耐受外接振動。
拉線盒采用鑄鐵材料，堅實可靠，外殼的各項性能指標，均進過CE認證。
直徑1mm不銹鋼拉線,不僅強大拉力，還耐腐蝕，在嚴苛的工況下，經受50萬次循環。
眾多性能，可通過配置旋轉，更加智能。
產品參數：
一般數據
電源 4.75 – 30 VDC
功耗 ≤ 1.0 W
啟動時間 工作溫度 -20 °C (-4 °F) - 80 °C ( 176 °F)
重量 2080 g (4.59 lb)
外殼防護等級 (編碼器) IP64 / IP65
EMC:發射干擾 DIN EN 61000-6-4
EMC:抗干擾 DIN EN 61000-6-2
機械數據
最大測量長度 5.00 m
線轂周長 315 mm
線繩材質 聚酰胺涂層的不銹鋼
線繩直徑 1.00 mm
編碼器外殼材料 鋼
拉線盒外殼的材料 鋁
線位移的最大速度 2.0 m / s
線繩最大加速度 5.0 g
最大拉出力 16.0 N
最小回縮力 4.0 N
動作壽命 50萬次循環 (根據理想條件估算)
線繩連接 金屬環
最大出線角度 ±3°
傳感器數據
技術 磁電 (≤ 0.09°)
精度 ±0.02 FSO
重復性 ±0.002 FSO
分辨率 單圈 Incremental
近似線性分辨率 0.1 mm/pulse (Default)
單圈脈沖 03150
Duty Cycle 180° ± 27° (速度> 100RPM)
Phase Angle 90° ± 14° (速度> 100RPM)
接口
通訊接口 可編程增量
編程功能 PPR (1-16384), Output, Counting Direction
配置工具 UBIFAST Configuration Tool (Version ≥ 1.6.3)
可編程輸出 Push-Pull (HTL) or RS422 (TTL)
輸出
輸出驅動器 RS 422 (TTL)
功耗 ≤140mA @ 5V DC, ≤70mA @ 10V DC, ≤40mA @
24V DC
Output Voltage High Level Push-Pull (HTL) desc
Output Voltage Low Level Push-Pull (HTL) Output Voltage High Level RS422 (TTL) > 4 V
Output Voltage Low Level RS422 (TTL) 最小負載電阻 120 Ω
反極性保護 是
短路保護 是
MTTF 280 years @ 40 °C
