| 產品參數 | |||
|---|---|---|---|
| TCH Vane pump壓鑄機注塑機設備泵PVF23-41/94FR大流量葉片泵 品牌 | TCH | ||
| 重量 | 51KGkg | ||
| 輸送介質 | 油泵 | ||
| 驅動方式 | 液壓力 | ||
| 介質溫度類型 | 常溫泵 | ||
| 最大出口壓力類型 | 中壓泵(4MPa<Pd<32MPa) | ||
| 葉片式泵葉輪級數 | 單級泵 | ||
| 葉片式泵吸入方式 | 單吸泵 | ||
| 葉片式泵葉輪形式 | 敞開式葉輪 | ||
| 葉片式泵殼體型式 | 筒袋式 | ||
| 葉片式泵泵軸位置 | 臥式泵 | ||
| 結構類型 | 葉片泵 | ||
| 顏色 | 黑色 | ||
| 產地 | 中國 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鑄鐵 | ||
| 型號 | PVF1L | ||

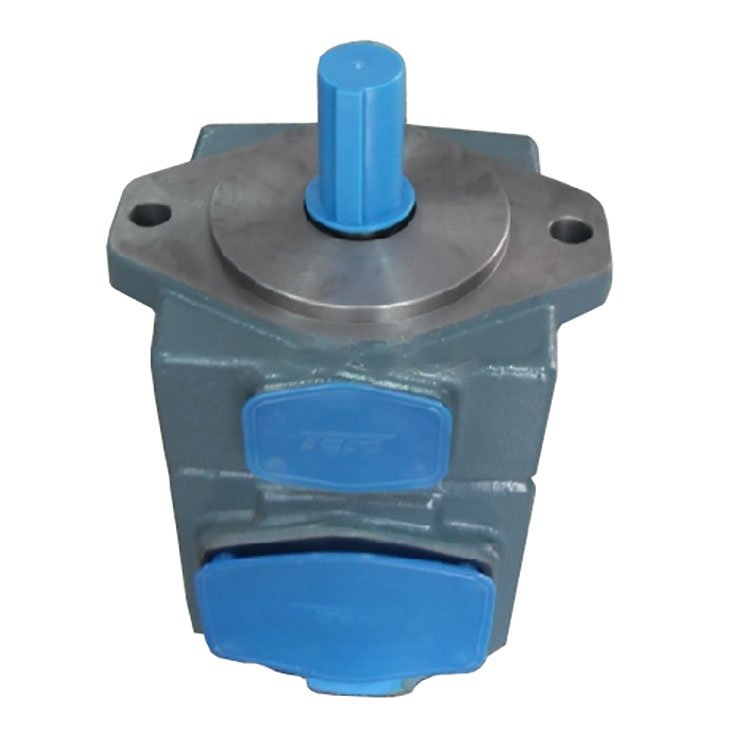

TCH Vane pump壓鑄機注塑機設備泵PVF23-41/94FR大流量葉片泵
.jpg)
1、雙級葉片泵
雙級葉片泵是指同一根驅動軸上安裝的兩個泵串聯成為前、后兩級的油路關系，即前一個泵的出油口就是后一個泵的進油口，兩個葉片泵裝在一個泵體內并在油路上相互串接。
雙級葉片泵的工作原理如圖1所示。兩個單級葉片泵的轉子裝在同一根傳動軸上，當傳動軸回轉時就帶動兩個轉子一起轉動。第一級泵經吸油管從油箱吸油，輸出的油液直接送人第二級泵的吸油口，第二級泵的輸出油液經管路送往工作系統，從而形成了前、后兩級的供油關系。PVF23-41/94FR
設第一級泵輸出壓力為p1，第二級泵輸出壓力為p2，則該泵的最終輸出壓力為p1 p2 但這需要一個基本條件：第一個泵的輸出流量應該正好滿足第二級泵的輸人流量的需要，否則會造成油液的空穴現象，引起噪聲，并降低泵的效率。由于兩個泵的定子內壁曲線和寬度等不可能做得完全一樣，兩個單級泵每轉一周的容量就不可能完全相等。為了平衡兩個泵的流量與載荷關系，如圖1所示，在泵體內設有一個載荷平衡閥，使第一級泵的油液輸出與平衡閥的大端1相通，使第二級泵的輸出油路與平衡閥的小端2相通，這樣，當?shù)谝患壉玫妮敵隽髁看笥诘诙壉玫妮斎肆髁繒r，多余的油液經平衡閥的大端頂開平衡閥，并由泄油口流回它的進油口，使兩個泵的流量與載荷獲得平衡；如果第一級泵的輸出流量小于第二級泵的需要時，油壓p1要降低，使平衡閥被推向左，平衡閥的一級泄油口會關閉，而處于閥右側的平衡油口會打開，第二級泵輸出的部分油液從管路2經該閥口流回第二級泵的進油口而獲得流量的補充和平衡。PVF23-41/94FR
