| 產品參數 | |||
|---|---|---|---|
| 品牌 | SNS | ||
| 安裝形式 | 固定式 | ||
| 安裝方式 | 基本型 | ||
| 潤滑方式 | 無給油氣缸 | ||
| 加工定制 | 否 | ||
| 缸徑 | 32 | ||
| 行程 | 250 | ||
| 連接配件 | 外牙型 | ||
| 包裝 | 紙 | ||
| 可選配件 | CACB | ||
| 顏色 | 銀色 | ||
| 封裝 | 全新 | ||
| 使用范圍 | 氣動系統 | ||
| 使用介質 | 潔凈空氣 | ||
| 可售賣地 | 全國 | ||
| 型號 | SC32X250 | ||
活塞密封采用異型雙向密封結構，尺寸緊湊，有儲油功能
為拉桿式氣缸，前后蓋與鋁管缸體用支柱連接，可靠性好
與ISO15552標準氣缸相比，同缸徑SC系列氣缸長度小
氣缸緩沖調節平穩
多種規格的氣缸與氣缸安裝附件可供客戶選擇使用
選擇耐高溫密封可保證氣缸在150度條件下正常工作

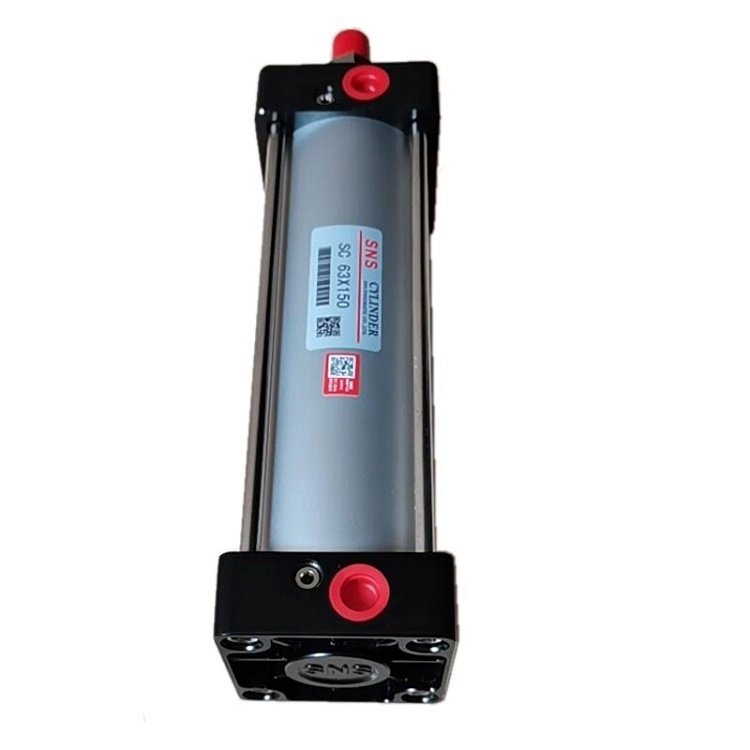

標準拉桿型MODEL SC50X50 氣缸 SNS CYLINDER
SNS拉桿氣缸SC32X250氣缸是由缸筒、端蓋、活塞、活塞桿和密封件等組成，其內部結構如圖所示:
1)SNS拉桿氣缸SC32X250缸筒
SNS拉桿氣缸SC32X250缸筒的內徑大小代表了氣缸輸出力的大小?；钊诟淄矁?nèi)做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8μm。
SNS拉桿氣缸SC32X250活塞上采用組合密封圈實現雙向密封，活塞與活塞桿用壓鉚鏈接，不用螺母。
2)SNS拉桿氣缸SC32X250端蓋
SNS拉桿氣缸SC32X250端蓋上設有進排氣通口，有的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。端蓋過去常用可鍛鑄鐵，為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。
3)活塞
SNS拉桿氣缸SC32X250活塞是氣缸中的受壓力零件。為防止活塞左右兩腔相互竄氣，設有活塞密封圈?；钊系哪湍キh(huán)可提高氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力。耐磨環長使用聚氨酯、聚四氟乙烯、夾布合成樹脂等材料?；钊膶挾扔擅芊馊Τ叽绾捅匾幕瑒?dòng)部分長度來決定?；瑒?dòng)部分太短，易引起早期磨損和卡死?；钊牟馁|(zhì)常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。
4)SNS拉桿氣缸SC32X250活塞桿
活塞桿是氣缸中最重要的受力零件。通常使用高碳鋼、表面經鍍硬鉻處理、或使用不銹鋼、以防腐蝕，并提高密封圈的耐磨性。
5)SNS拉桿氣缸SC32X250密封圈
SNS拉桿氣缸SC32X250回轉或往復運動處的部件密封稱為動密封，靜止件部分的密封稱為靜密封。
SNS拉桿氣缸SC32X250缸筒與端蓋的連接方法主要有以下幾種:
整體型、鉚接型、螺紋聯接型、法蘭型、拉桿型。
6)SNS拉桿氣缸SC32X250氣缸工作時要靠壓縮空氣中的油霧對活塞進行潤滑。也有小部分免潤滑氣缸。
