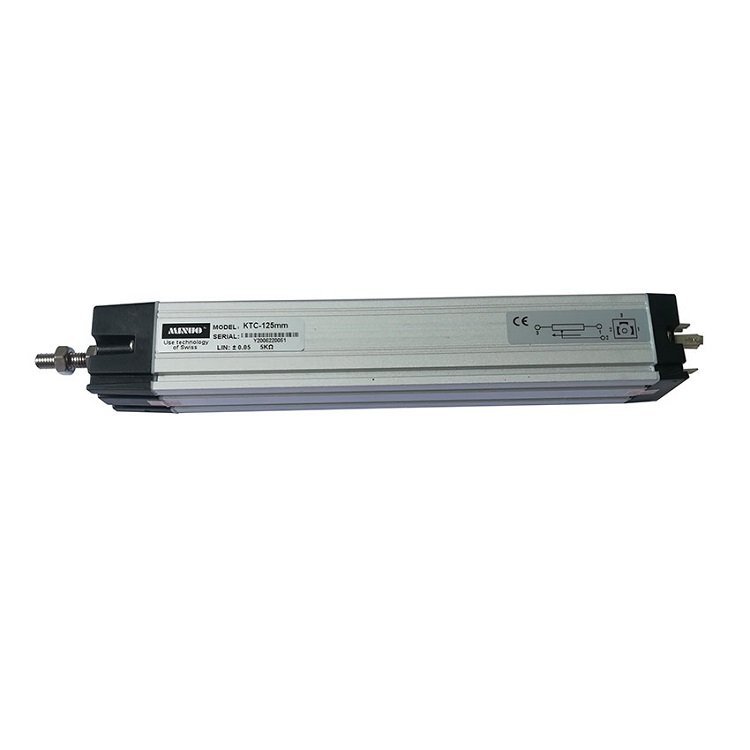

.jpg "注塑機電子尺位移傳感器KTC拉桿型KTC-100mm電位器")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 益國 | ||
| 用途類型 | 位移傳感器 | ||
| 工作原理 | 電阻式 | ||
| 輸出信號 | 模擬型 | ||
| 位移特征 | 直線位移 | ||
| 測量范圍 | 中位移 | ||
| 加工定制 | 否 | ||
| 標稱阻值 | 5 | ||
| 線性精度 | 0.05 | ||
| 數量 | 100 | ||
| 封裝 | 全新 | ||
| 批號 | KTC | ||
| 輸入電壓 | 24V | ||
| 可選輸出 | 4-20MA | ||
| 可售賣地 | 全國 | ||
| 材質 | 合金 | ||
| 型號 | KTC-100 | ||
可內置模塊，關節軸承，量程0-1500mm，可選模擬量輸出： 5V, 0-5V,0-10V,4-20mA標準信號。采用軸向牽引結構。
使用案例：注塑機、橡膠機械、壓鑄機械、制鞋機械、吹瓶機、液壓氣動設備等。
KTC位移傳感器又稱為線性傳感器，是一種屬于金屬感應的線性器件，傳感器的作用是把各種被測物理量轉換為電量。在生產過程中，位移的測量一般分為測量實物尺寸和機械位移兩種。按被測變量變換的形式不同，位移傳感器可分為模擬式和數字式兩種。模擬式又可分為物性型和結構型兩種。常用位移傳感器以模擬式結構型居多，包括電位器式位移傳感器、電感式KTC-400位移傳感器、自整角機、電容式位移傳感器、電渦流式位移傳感器、霍爾式位移傳感器等。數字式KTC-300位移傳感器的一個重要優點是便于將信號直接送入計算機系統。這種傳感器發展迅速，應用日益廣泛。
.jpg)
KTC-100mm電位器式位移傳感器，它通過電位器元件將機械位移轉換成與之成線性或任意函數關系的電阻或電壓輸出。普通直線電位器和圓形電位器都可分KTC-100mm別用作直線位移和角位移傳感器。KTC-100mm但是，為實現測量位移目的而設計的電位器，要求在位移變化和電阻變化之間有一個確定關系。電位器式位移傳感器的可動電刷與被測物體相連。
KTC-100mm物體的位移引起電位器移動端的電阻變化。阻值的變化量反映了位移的量值，阻值的增加還是減小則表明了位移的方向。通常在電位器上通以電源電壓，KTC-100mm以把電阻變化轉換為電壓輸出。線繞式電位器由于其電刷移動時電阻以匝電阻為階梯而變化，其輸出特性亦呈階梯形。如果這種位移傳感器在伺服系統中用作位移反饋元件KTC-100mm，則過大的階躍電壓會引起系統振蕩。因此在電位器的制作中應盡量減小每匝的電阻值。電位器式傳感器的另一個主要缺點是易磨損。它的優點是:結構簡單，輸出信號大，使用方便，價格低廉。
