MCGS觸摸屏與FX5U之間無線通訊方案
特別聲明：文章及方案圖片皆為原創，如有雷同，純屬抄襲。
在工廠里，觸摸屏往往位于程控室內，作為控制多個不同位置PLC的主站設備。因?yàn)橛|摸屏和plc所處位置距離較為分散，重新鋪設電纜線工期長， 高，故采用無線方式解決觸摸屏與PLC之間的通訊問題。
一、方案概述
本方案是MCGS觸摸屏與三菱FX5U PLC基于MODBUS協議下的無線通信實現方法。此方案中威綸通觸摸屏作為主站，三菱FX5U PLC作為從站，并采用西安達泰電子日系PLC 無線通訊終端——DTD435MC，作為實現無線通訊的硬件設備。
無線系統構成示意圖?
通過西安達泰電子 DTD435MC方便實現無線網絡，無需更改網絡參數直接替換有線連接。
二、測試設備與參數
1. 三菱PLC型號：FX5U *1臺
2. 觸摸屏型號：昆侖通態TPC7062TD *1臺
3. 達泰電子日系PLC 無線通訊終端——DTD435MC *2塊
4. 主從關系：1主1從
5. 通訊接口：Rs485接口（兩線制）
6. 通訊參數：9600，8，N，1
7. 供電：9-24VDC
8. 傳輸距離：100米，500米，1KM，3KM，20KM

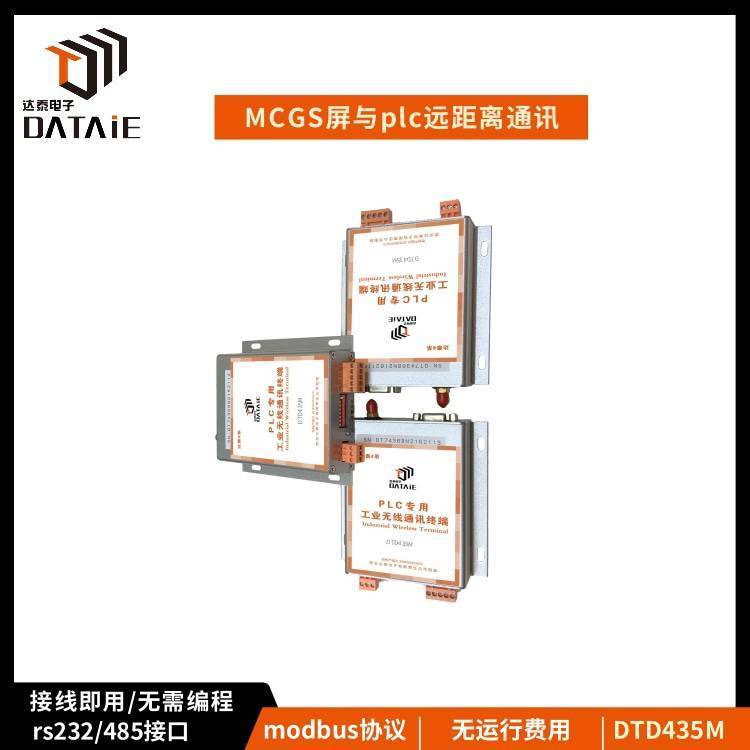

三、達泰日系PLC無線通訊終端--DTD435M
西安達泰電子4系PLC無線傳輸模塊—DTD435M是針對日系PLC的通訊特點而研制開發的， 用于工業場合的工業級無線通訊產品.DTD435M能與日系PLC組成無線測控網絡，無線可靠傳輸距離達到3公里以上。DTD435M可以穿墻繞射，集成EMI抗干擾濾波單元，經過了八年以上工業現場運行考驗，可確保工作于各種惡劣環境工業場合長期運行。
DTD435M日系PLC無線傳輸模塊內嵌RS232/RS485雙接口，自適應三菱N：N：協議、歐姆龍HOST Link協議，臺達及永宏等Modbus RTU協議。DTD435M具有無需編程，不需要二次開發的特點，可以直接替代RS232/RS485等傳統有線傳輸方式，為工廠解決布線的困擾。也可以與組態王、力控、MCGS昆侖通態等主流組態軟件通訊，符合三菱編程協議；多臺PLC之間進行通訊符合N:N協議和MODBUS協議。
四、產品選型
三菱、歐姆龍及臺達等日系PLC 無線通訊數據終端-DTD435M
五、接線方式
1. 觸摸屏與達泰無線設備的接線
（1）：?用一根紅色導線將觸摸屏Rs485端口的7腳與DTD435MC的A端口相連；
?????????????用一根紅色導線將觸摸屏Rs485端口的7腳與DTD435MC的A端口相連
（2）：?給無線通訊終端接入天線
（3）：?全部接線結束后，分別給觸摸屏與無線通訊終端供電
2. PLC與達泰無線設備的接線
（1）：?DTD435MC的Rs485-A端口接入三菱FX5U PLC自帶的RDA與SDA端口
（2）：?DTD435MC的Rs485-B端口接入三菱FX5U PLC自帶的RDB與SDB端口
六、MCGS觸摸屏主站設置
打開“MCGS觸摸屏程序”文件夾
1.新建工程
.jpg)
2.添加設備驅動
3.修改設備參數
4.建立數據通道
5.建立工程畫面
6.下載工程
七、三菱PLC從站設置
1.PLC的設置
將PLC和電腦通過以太網連接，打開三菱PLC編程軟件，選擇“連接目標—以太網直接連接—通訊測試”
2.PLC站號的設備
選擇“參數—模塊參數—485串口”
3.將程序下載到PLC
八、無線通訊測試
可以通過觸摸屏對應的指示燈檢測X0到X3的狀態，通過觸摸屏按鈕控制PLC的Y0到Y(jié)3，檢查D4到D7的值是 20，21，22，23，表示通訊成功；也可以通過給D0到D3賦值，在電腦端監測D0到D3的值是否和觸摸屏的值一致，表示通訊成功。
完整版方案請聯系我司技術人員
