| 產品參數 |

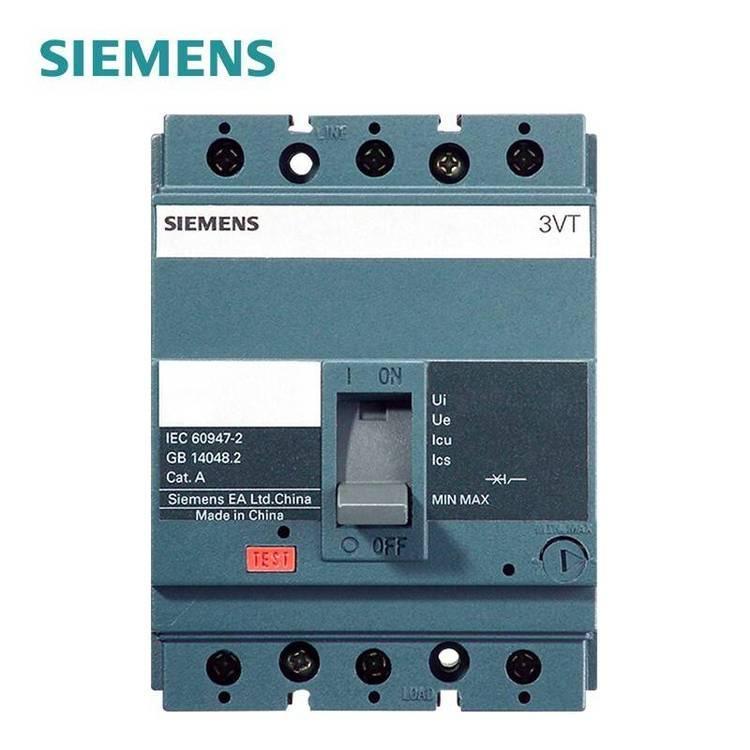

| 西門子塑殼漏電斷路器3VM1S100 R100 TM210 F/3P小型空氣開關現貨 品牌 | 西門子 |
| 殼蓋 | 塑料 |
| 極數 | 3P |
| 殼架電流 | 100A |
| 剩余電流 | 100A |
| 保護類型 | 配電保護 |
| 分斷能力 | 25 |
| 額定電流 | 210A |
| 發貨地 | 上海 |
| 系列 | 3VM |
| 可售賣地 | 全國 |
| 用途 | 漏電空氣開關 |
| 型號 | 3VM1S100R100TM210F/3P | |
西門子塑殼斷路器常見的產品為3VL 3VF系列斷路器型號舉例
3VL17 02-1DA33
一、型號定義
3VL--------斷路器系列，3VL為標準分斷能力斷路器 3VF為帶熱磁脫扣斷路器
17---------短路瞬時整定電流 17為300-1000A 27為300-1600A 37為1000-2500A 47為1000-4000A 57為1575-6500A 3VF系列對應的應該為31 32 33 42 52 62
02---------過載電流大小 02-20A 03-32A 04-40A 05-50A 06-63A 08-80A 10-100A 12-125A 16-160A 20-200A 25-250A 31-315A 40-400A 50-500A 63-630A
1DA33----產品訂購號 還有1DA33 1DC33 1DD33 1DC36 包含產品分斷能力等參數
分斷能力N H L 電壓為380-415V時N為40KA H為70KA L 為100KA
極數可分為3P 4P
根據產品的適用性，可選配附件產品輔助報警開關、電子脫扣器、分勵欠壓脫扣器、電動機操作機構、擴展端子、電纜連接器等。
尺寸L×H×D（mm）：
3VL160 3P：174.5 x 104.5 x 90.5 4P：174.5 x 139.5 x 90.5
3VL250 3P：185.5 x 104.5 x 90.5 4P：185.5 x 139.5 x 90.5
3VL400 3P：279.5 x 139 x 115 4P：279.5 x 183.5 x 115
3VL630 3P：279.5 x 190 x 115 4P：279.5 x 253.5 x 115
二、塑殼斷路器正常工作條件
1、周圍空氣溫度為-5℃~ 40℃,且24小時平均值不超過 35℃；2、安裝地點的海拔高度一般不超過2000m；3、大氣條件：大氣相對濕度在周圍空氣溫度 40℃時不超過50，在較低溫度下可以有較高的相對濕度；濕月的平均相對濕度為90，同事該月的月平均溫度為 25℃，并允許因溫度變化發生在產品表面上的凝霜；4、污染等級為3級；5、安裝類別（過電壓類別）：斷路器用于安裝類別3，其它輔助電路、控制電路安裝類別為2。
三、產品特點優良的抗電磁干擾性能，可防止暫態過電壓引起的誤動作漏電脫扣時，斷睡器和漏電保護裝置同時復位非漏電脫扣時，斷路器復位，漏電保護附件不復位有 試驗按鈕，便于定期維護時作漏電動作試驗安裝扣設計，可免工具安裝拆卸四、符合標準：產品符合原包裝五、技術參數額定使用電壓：220～400V ，額定電流：1、2、3、4、5、6、10、16、20、25、32、40、50、 63A極數：1P N、2P、3P、4P分斷能力：4.5KA、6KA脫扣型式：C型：5~10ln、D型：10~15ln機械壽命：200,000次環境溫度：-5~ 40攝氏度
