| 產品參數 | |||
|---|---|---|---|
| 品牌 | 益國 | ||
| 加工定制 | 否 | ||
| 開鎖方式 | 密碼鎖 | ||
| 表面處理 | 砂光 | ||
| 鎖的執手 | 斷電開鎖 | ||
| 鎖體安裝位置 | 斷電開鎖 | ||
| 執行標準 | 國標 | ||
| 產品認證 | IOS9001 | ||
| 是否通開 | 不通開 | ||
| 是否進口 | 否 | ||
| 外形尺寸 | 200 | ||
| 重量 | 0.6kg~1kg | ||
| 包裝 | 紙盒裝 | ||
| 使用壽命 | 質保一年 | ||
| 產地 | 廣東 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鋁合金 | ||
| 型號 | 200202202SLD | ||
?

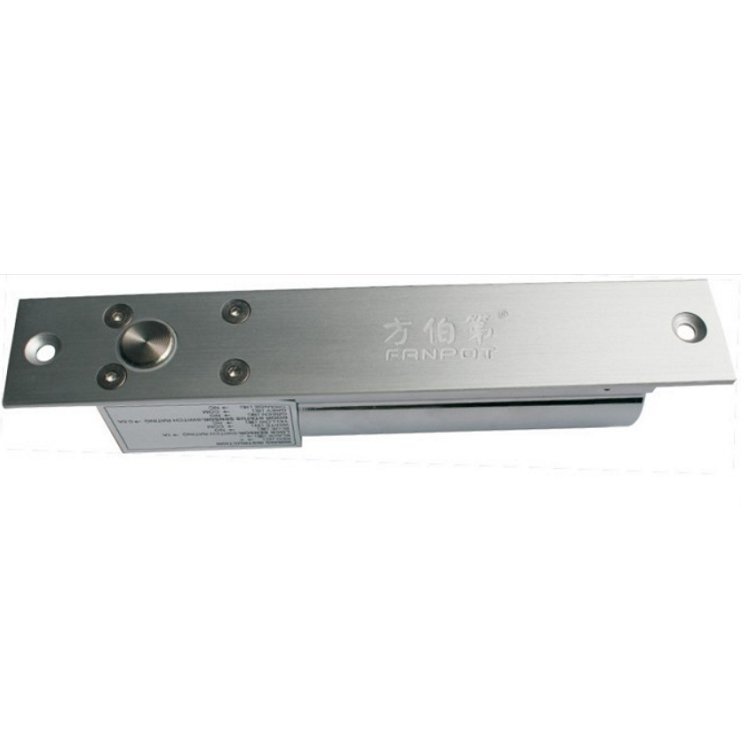

電插鎖是一種電子控制鎖具，通過電流的通斷驅動"鎖舌"的伸出或縮回以達到鎖門或開門的功能。當然，關門開門功能的實現需要與"磁片"配合才能實現
普通二線實用型電插鎖
?
低溫二線玻璃門專用
?
五線電插鎖 八線電插鎖帶鎖信號 門信號
?
?
用途
通常電插鎖由兩個主要部分組成:鎖體和鎖孔。鎖體中的關鍵部件為"鎖舌"，與"鎖孔"配合可實現"關門"和"開門"兩個狀態。即鎖舌插入鎖孔實現關門，鎖舌離孔為開門。正因為鎖舌的可伸縮功能，才被冠予"電插鎖"的名稱。也正是因為這個特點，電插鎖經常被用于各種平開門(雙向開啟)上。同時，其"暗藏式"安裝的特點較適合于對鎖體保密性要求較高的場所。
電插鎖分為兩種，通電開和斷電開兩種，即前者通電時的狀態是鎖舌在里面即開門狀態，后者反之。不過一般情況下消防有要求用斷電開門，以保證火災發生時門可以自動打開!
鎖有2芯(電源 和-)5芯(電源 和-以及門磁兩種狀態點和公共點)和8芯(電源 和-以及門磁兩種狀態點和公共點還有鎖芯3個點)之分。
表面區別鎖的好壞時簡單辦法是看外觀，另一個簡單的方法是用手掂一掂重量，一般質量好的比較重。
安裝時，需將鎖體(含鎖舌部分)安裝于脊梁中，再將鎖片(含鎖孔部分)安裝于活動扇上項部。安裝時需要注意調整好鎖舌與鎖孔的對應位置，以及與地彈簧、地鎖之間的對應位置。對有框玻璃門而言，使用鎖片即可;但對無框玻璃門而言，必然使用小門夾"下支架"充當鎖孔的角色。
性能
1、鎖舌力量:如果鎖舌無力，會發生鎖舌自動縮回的現象，或反應力差，鎖舌伸縮不及時，失去其"鎖"的意義。
2、工作狀態下鎖體溫度:沒有一款電插鎖在工作狀態下不發熱，但不應達到"煮雞蛋"的程度。
3、工作電流:這個指標與鎖舌力量有關，也與鎖體工作狀態下的溫度有關。設計準確的電插鎖應在這兩者之間找到平衡。
4、工作電壓:通常有12VDC/24VDC兩種，而以12VDC居多。24VDC的大好處是其要求的工作電流較小。
5、鎖體尺寸:對于有特殊安裝尺寸的場所，這個指標顯得尤為重要。有些工程尺寸要求是設計無法達到的。
6、反饋信號:一些電插鎖對鎖狀態提供檢測功能，如對磁片位置的檢測、對鎖芯狀態的檢測等?？梢赃_到更高的安防要求。
7、延時設計:可實現開門后延時若干秒后自動關門。此功能針對某些不能設置關門延時的門禁系統而設計。
原理應用
門禁常用的電鎖有:電插鎖，磁力鎖，電鎖口，電控鎖等
電插鎖:也叫 "陽極鎖"，其實只是"陽極鎖"的一種，則是斷電開門的電鎖。因為按照消防要求，出現火災時，大樓會自動切斷電源，電插鎖應該打開，方便人們逃生，所以電插鎖的性能是斷電開(開門)。
電插鎖從電線分為兩線電插鎖，四線電插鎖，5線電插鎖，8線電插鎖。
兩線電插鎖:有兩條電線，紅色和黑色，紅色接電源 12VDC黑色接GND。斷開任何一條線，鎖會自動回伸，門則處于打開狀態。兩線電鎖，設計比較簡單，沒有單片機控制電路，鎖體也比較容易發熱燙手，沖擊電流比較大，是電插鎖產品中低級的產品也是市政應用最多也最廣泛的產品之一。
四線電插鎖:有兩條電線，紅色和黑色，紅色接電源 12VDC黑色接GND。還有兩條白色的線，是門磁信號線，反映門的開和關狀態。它通過門磁，根據當前門的開還是關狀態，同時把信號反饋給門禁控制器。，例如非法闖入時報警。長時間未關閉等功能都是依賴這些信號來傳遞信息的，系統中沒有設立這些功能的，門磁信號線可以不用接。四線電插鎖采用單片機控制器，發熱良性，帶延時控制，帶門磁信號反饋功能，在電插鎖產品中也是應用較廣泛的產品
電插鎖帶延時控制，就是鎖體上有撥碼開關，可以設置關門的延時時間。通常可以設置為0秒，3秒，6秒，9秒。每個品牌的鎖分幾檔延時略有不同。
請注意這個延時和門禁控制器和門禁軟件設置的開門延時兩個概念不一樣。
門禁控制器和門禁軟件設置的是"開門延時"，或者叫"門延時"，是指電插鎖開門多少秒后自動合上。
電插鎖帶的延時，是關門延時，是指門到位多久后，鎖頭下來，鎖住門。一般門禁系統都是要求門一關到位，鎖頭就下來，把門關好。所以，電插鎖延時缺省設置成0秒。而有些門，地彈簧不好，門在關門位置前后晃蕩個幾下，門才定下來，這個時候如果設置成0秒，鎖頭還沒有來得及打中鎖孔，門就晃蕩過去了，門在晃蕩回來會把已經伸出來鎖頭撞歪，這種情況就可以設置一個關門延時，使門晃蕩幾下后，穩定下來，鎖頭再下來，關閉門。
5線電插鎖:
和四線電插鎖的原理是一樣的，只是多了一對門磁的相反信號，用于一些特殊場合，正式場合反而麻煩，工程師要測試該用哪一對。
紅黑兩條線是電源。還有COM，NO，NC三條線，NO和NC分別和COM組成兩對信號相反(一組閉合信號，一組開路信號)。門被打開后，閉合信號變成開路信號，開路信號的一組變成閉合信號。
8線電插鎖:
原理和5線電插鎖一樣。只是除了門磁狀態輸出外，還增加了鎖頭狀態輸出。
分類選型
最早的自動門大多用電插鎖實現,市場上有專用和不專用兩種。
1.專用電插鎖就是專為自動門特點而設計的電鎖,此類鎖可應用于各廠牌自動門.工作原理是由感應器或門禁控制機等(如自助銀行刷卡機)送信號給電鎖,電鎖接受到信號后先開再送信號給自動門開門.因先開然后由鎖的控制單元送信號給門機控制器實現開門,這樣就避免了門開啟而鎖未跳開而造成的撞鎖現象.而且鎖的控制單元有延時輸出開門信號功能所以叫專用電鎖。專用電插鎖的優點是破壞性開啟門的難度加強,被強制開門的難度更大.不過此類鎖的接線方式較復雜.而且都是專業做自動門的廠家有,價格也較貴,國內生產廠家可考慮自主開發,鎖體可選配市場上通用電鎖。
2.普通電插鎖也就是一般的電控鎖,此類鎖沒法延時輸出開門信號,只能由門禁控制器(感應器)同時送開門和開信號,故經常發生門比鎖開啟的快,吊具撞到未跳開的鎖頭而造成自動門故障(如門機自檢測、掉門、卡門等狀況).我們經常見于自助銀行把人鎖在屋里的報道很多就是這種狀況。
用途選型
電插鎖一般用于玻璃門，根據玻璃門有框或無框需要配合門夾等安裝配件使用，一
