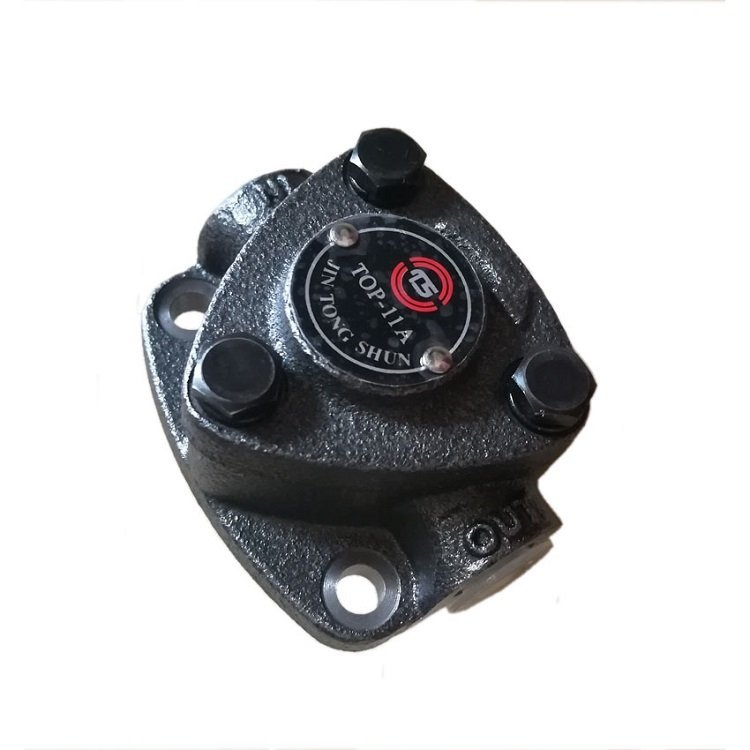

.jpg "JINTONGSHUN三角泵TOP-12A潤滑泵沖床機床操作油泵微型泵")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | TS | ||
| 工作溫度 | 常溫℃ | ||
| 功率 | 0.19W | ||
| 規格 | TOP-12Amm | ||
| 流量 | 12m3/h | ||
| 驅動方式 | 齒輪泵 | ||
| 輸送介質 | 液壓油 | ||
| 顏色 | 銀色 | ||
| 介質溫度類型 | 液壓油 | ||
| 最大出口壓力類型 | 中壓泵(4MPa | ||
| 葉片式泵葉輪級數 | 單級泵 | ||
| 葉片式泵吸入方式 | 單吸泵 | ||
| 葉片式泵葉輪形式 | 敞開式葉輪 | ||
| 葉片式泵殼體型式 | 中開式 | ||
| 葉片式泵泵軸位置 | 臥式泵 | ||
| 額定轉速n | 1800-2000 | ||
| 軸功率Pa | 0.2-4.6 | ||
| 泵效率η | 95-98 | ||
| 容積效率ηv | 95-98 | ||
| 吸入口直徑Ds | 一分兩分三分 | ||
| 排出口直徑Dd | 一分兩分三分 | ||
| 介質溫度 | 常溫 | ||
| 環境溫度 | 常溫 | ||
| 可售賣地 | 全國 | ||
| 材質 | 鋁合金 | ||
| 型號 | TOP-12A | ||
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
TOP-12A直流潤滑油泵
提高可靠性措施
1、實行直流潤滑油泵定期啟停試驗制度， 建立直流潤滑油泵啟停試驗記錄檔案，詳細記錄啟停時間、啟停情況和遇到的問題以及 檢修記錄和交底;
2、規范測量?jī)x表的定期校驗制度。嚴格執行儀表周期性校驗，建立校驗檔案，存留校 驗記錄和檢修記錄。
TOP-12A
3、定期對控制回路進行排查，消除線路和控制設備異常造成直流潤滑油泵不能正常 啟停的隱患。
TOP-12A潤滑油泵主要用于各種機械設備中的潤滑系統中輸送潤滑油。交流潤滑油泵垂直安裝在主油箱的頂板上，TOP-12A經 過油泵底部的濾網吸油，泵排油至主油泵進油管及 經冷油器至軸承潤滑油母管，該泵由壓力開關和裝 在控制室內的三位開關控制，出口裝有翻板式止逆 閥，防止油從系統中倒流。TOP-12A
TOP-12A潤滑油泵主要由泵體、齒輪、軸、軸承、前蓋后蓋、密封部件、聯軸器等部件組成。軸端密封有二種形式:填料密封、機械密封。
TOP-12A嚙合的齒輪在泵體內旋轉時，輪齒不斷進入和退出跟嚙合。在吸入室，輪齒逐漸退出嚙合狀態，這樣吸入室的容積逐漸增大，壓力降低，液體在液面壓力的作用下進入吸入室，隨齒輪齒間進入排出室。在排出室，輪齒又逐漸進入嚙合狀態，齒輪的齒間逐漸被一齒輪的輪齒占據，排出室的容積減少，排出室內液體壓力升高，于是液體從泵的排出口被排出泵外，齒輪邊續旋轉，上述過程不斷進行，形成連續的輸油過程。TOP-12A
.jpg)
