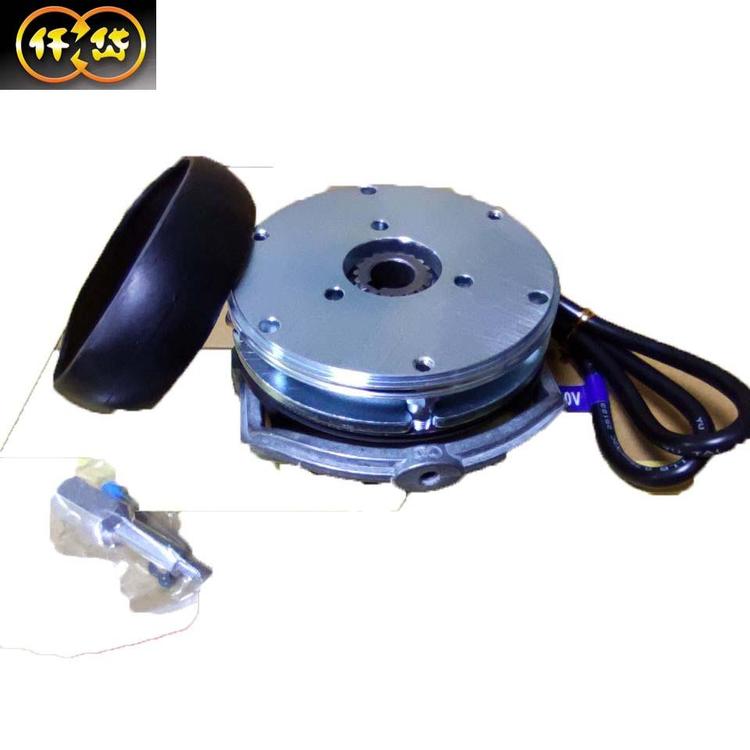

.jpg "仟岱斷電制動器剎車器ABS0S8AA可手動解除制動力")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 仟岱 | ||
| 靜摩擦扭矩 | 8.0NM | ||
| 電壓 | DC24V | ||
| 功率 | 25W | ||
| 批號 | 250551169 | ||
| 制動方式 | 斷電制動 | ||
| 軸孔徑 | 14mm/15mm | ||
| 外徑 | 102mm | ||
| 重量 | 1.8kg | ||
| 可售賣地 | 全國 | ||
| 型號 | ABS0S8AA | ||
仟岱斷電制動器剎車器ABS0S8AA 可手動解除
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
控制電路
電路的基本構成
? 設計控制離合器.制動器的電路時，控制方法和控制元件的選擇非常重要。這是因?yàn)檎_的選擇和電路設計能夠使離合器.制動器的動作性能穩定，提高機械的可靠性。
? 使離合器.制動器工作，需要直流24V（標準規格）的電源?？梢圆捎弥绷麟娫?，或?qū)⒔涣麟娫唇祲汉笳鳌?/p>
放電電路
? 在電磁離合器.制動器的線圈流過直流的勵磁電流后，能量將在線圈內堆積。將電流截止后，通過堆積的能量，將在線圈的端子間產生反電壓。反電壓根據截止速度、截止電流等，有時會達到1000伏以上，因此有可能破壞線圈的絕緣和燒壞開關的接點等。因此需要設置適當?shù)谋Ｗo(hù)電路，防止這些故障。
