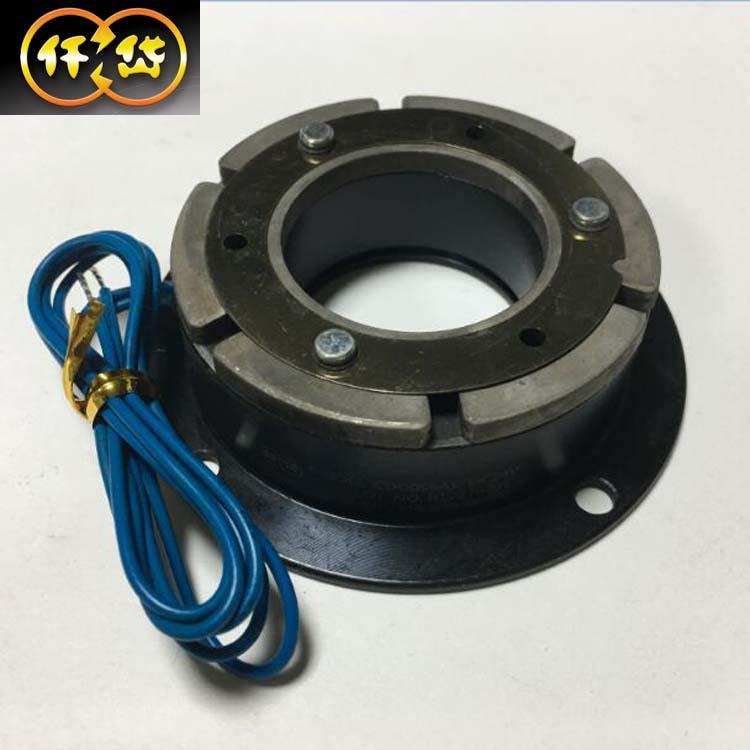

.jpg "臺灣仟岱電磁制動器CDG005AD緩沖停止通電剎車器")
| 產品參數 | |||
|---|---|---|---|
| 品牌 | 臺灣仟岱 | ||
| 電壓 | DC24V | ||
| 電流 | 1.04A | ||
| 功率 | 25W | ||
| 法蘭外徑 | 150mm | ||
| 摩擦片外徑 | 125mm | ||
| 內徑 | 62mm | ||
| 制動方式 | 電磁式通電制動 | ||
| 批號 | 250551169 | ||
| 可售賣地 | 全國 | ||
| 型號 | CDG005AD | ||
臺灣仟岱電磁制動器CDG005AD 緩沖停止 電磁剎車器
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
.jpg)
?定子及轉子的安裝方法
1.法蘭安裝型定子
? ? 該定子應對于旋轉軸正確定位后安裝。定子的內外線圈帶有用于定位的嵌入等級。安裝定子的面，對于旋轉軸，定位直徑的偏心和垂直度不要超過容許值。
2.軸承安裝型定子
? ? 該定子通過內置的軸承受到輕微的旋轉力。因此，應將止轉保持在機械的靜止部分，以防止偏離。
3.定子的磁屏蔽
? ? 在組合安裝離合器.剎車時，由于相互磁場的影響，離合器.剎車的動作有時會變得不穩定。另外，在離合器.剎車附近有儀器、設備等，會產生噪音和誤動作等不好的影響。
? ? 此時，應采取將磁場截止的措施。一般采用非磁性體材質作為安裝定子的面和軸的方法。
4.導線的保護
? ?如果導線的外皮損壞，則會發生短路和斷線等故障。設計時應確認導線的保護。
5.轉子的安裝
? ?轉子是磁回路的一部分。孔加工以外的加工會導致性能下降，因此請不要進行。
? ?轉子的孔徑在尺寸表所示的標準孔徑以外時，請向本公司咨詢。
6.轉子和定子的位置關系
? ?法蘭安裝型離合器，定子和轉子的位置關系非常重要。如果下圖的H尺寸太小，則定子和轉子會發生接觸，太大則導致吸引力下降。下表是各尺寸的容許值。設計時不要超過該值。
