| 產品參數 | |||
|---|---|---|---|
| 品牌 | 西門子 | ||
| 結構形式 | 整體式 | ||
| 安裝方式 | 現場安裝 | ||
| LD指令處理器 | 硬PLC | ||
| I/O點數 | 64 | ||
| 功能 | 由于背板總線速度顯著提高 | ||
| CPU 的響應時間縮短 | |||
| 工作電壓 | 24V | ||
| 輸出頻率 | 55Hz | ||
| 處理速度 | 0.8μs | ||
| 程序容量 | 4MByte | ||
| 數據容量 | 20MByte | ||
| 產品認證 | UL | ||
| 環境溫度 | -40 70℃ | ||
| 環境濕度 | 95 | ||
| 加工定制 | 否 | ||
| 重量 | 1.9kg | ||
| 外形尺寸 | 175*147*129mm | ||
| 可售賣地 | 全國 | ||
| 型號 | 6ES7522-1BH01-0AB0 | ||

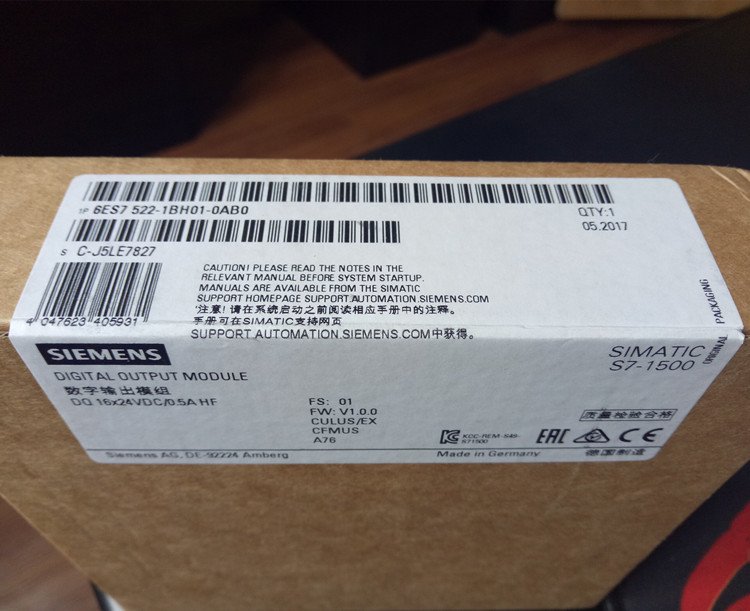

6ES7522-1BH01-0AB0西門子SM 522 數字量輸出模塊
SIMATIC S7-1500， 數字輸出模塊 DQ16xDC 24V/0.5A HF； 16 通道分成組，每組 8； 4A 每組； 單通道診斷； 替換值: 前連接器（螺栓端子 或推拉式）單獨訂購
.jpg)
.jpg)
概述
8、16 和 32 通道數字量輸出模塊
靈活地選擇控制器以滿足相應任務需要
用于使用附加輸出對系統進行后續擴展
35 mm 寬的模塊具有參數設置和診斷功能
25 mm 寬的模塊可在狹小空間內使用：極為經濟，無參數設置或診斷功能
應用
數字量輸出模塊可以切換設備中的 24 V DC 或 230 V AC 電壓，從而可將內部信號從控制器傳輸至設備。可以連接電磁閥、直流接觸器和指示燈。
35 mm 寬的輸出模塊具有可設定的參數和診斷功能，因此可根據相應過程要求進行靈活調整。
25 mm 寬的輸出模塊沒有可設定的參數或診斷功能，因此可極為方便地集成到工程系統中。建議將它們在只需要很少輸入通道的位置使用，或在必須在十分有限的空間內部署大量通道的情況下使用。
根據需要，可在一個站中并排使用兩種模塊。由于具有統一特性并采用共同的系統附件，處理十分方便。
提供了以下寬度為 35 mm 的數字量輸出模塊：
DQ 16x24 V DC / 0.5 A HF
數字量輸出模塊，16 通道 24 VDC / 0.5 A（晶體管）；兩個電壓組；每組 4 A；可設置診斷功能；可設置輸出的替代值；集成式開關次數計數器用于連接的執行器（如接觸器或電磁閥），通過符合 SILCL 2 的外部安全繼電器執行安全負載組斷開
DQ 32x24 V DC / 0.5 A HF
數字量輸出模塊，32 通道 24 VDC / 0.5 A（晶體管）；四個電壓組；每組 4 A；可設置診斷功能；可設置輸出的替代值；集成式開關次數計數器用于連接的執行器（如接觸器或電磁閥），通過符合 SILCL 2 的外部安全繼電器執行安全負載組斷開
DQ 8x24 V DC / 2 A HF
數字量輸出模塊，16 通道 24 VDC / 2 A（晶體管）；一個電壓組；每組 8 A；可設置診斷功能；可設置輸出的替代值；可使用兩個通道來執行高達 500 Hz 的脈寬調制 (PWM)；集成式開關次數計數器用于連接的執行器（如接觸器或電磁閥），通過符合 SILCL 2 的外部安全繼電器執行安全負載組斷開
DQ 8x230 V AC/2 A ST（三端雙向可控硅）
數字量輸出模塊，帶有 8 個輸出 230 VAC / 2 A（三端雙向可控硅）；8 個電壓組；每組 2 A；可設置輸出的替代值
DQ 8x230 V AC/5 A ST（繼電器）
數字量輸出模塊，帶有 8 個輸出 230 V AC/5 A（繼電器）；8 個電壓組；每組 5 A；可設置輸出的替代值
DQ 16x230 V AC/1 A ST（三端雙向可控硅）
數字量輸出模塊，帶有 16 個輸出 230 VAC / 2 A（三端雙向可控硅）；8 個電壓組；每組 2 A；可設置輸出的替代值
DQ 16x230 V AC/2 A ST（繼電器）
數字量輸出模塊，帶有 16 個輸出 230 VAC / 2 A（繼電器）；8 個電壓組；每組 4 A；可設置輸出的替代值
DQ 16x24 V 48 V UC/125 V DC/0.5 A ST
數字量輸出模塊，帶有 16 個輸出 24 24 V UC 總線 125 V DC / 0.5 A；16 個電壓組；每組 0.5 A；可設置輸出的替代值；通過符合 SILCL 2 的外部安全繼電器執行安全負載組斷開
提供了寬度為 25 mm 的以下數字量輸出模塊：
DQ 16x24 V DC/0.5 A BA；
數字量輸出模塊，16 通道 24 VDC/0.5 A（晶體管）；源極輸出；兩個電壓組；每組 4A
DQ 32x24 V DC/0.5 A BA；
數字量輸出模塊，16 通道 24 VDC/0.5 A（晶體管）；源極；四個電壓組；每組 4 A
設計
用一個螺絲安裝在 S7-1500 安裝導軌上
35 mm 模塊 采用螺釘型端子或推入式端子的標準化 40 針前連接器（不能用于 25 mm 模塊）
25 mm 模塊 采用推入式端子的標準化 40 針前連接器（不能用于 35 mm 模塊）
標準化、協調型前連接器針腳分配，更便于接線
可連接芯線截面積0.25 mm2 至 1.5 mm2（AWG24 至 16）
集成式電壓橋接件，用于靈活形成電壓組(僅 35 mm 模塊)
前連接器的預接線位置
前蓋帶有可擴充的電纜室，即使完全接線時也如此
模塊正面的清晰標簽
模塊類型
訂貨號
硬件和固件型號
通道編號標簽
電纜連接圖
含在供貨范圍之內：
用于手工貼標簽的一個標簽條
一個 U 型連接器
印制有文字的前門
前連接器（(僅 25 mm 模塊）
功能
統一的顯示和診斷方式：
故障（紅色 LED）和運行（綠色 LED）模塊狀態顯示
用于信號狀態日志的信號狀態顯示。"0" 和日志。"1"（綠色 LED）或短路指示（紅色 LED）
顯示 24 V DC 電源電壓（綠色 LED）
支持的功能：
識別和維護數據 IM0 至 IM3
固件更新
與通道有關的參數分配（僅限 HF 模塊）
按通道進行診斷（僅限 HF 模塊）
等時同步模式（取決于模塊）
可以為輸出設置替換值（僅限于 35 mm 模塊）
