| 產品參數 | |||
|---|---|---|---|
| 品牌 | 達泰 | ||
| 產品特性 | 穩 定 | ||
| 是否進口 | 否 | ||
| 產地 | 陜西西安 | ||
| 加工定制 | 是 | ||
| 產品用途 | 刮泥機的無線控制 | ||
| 規格 | 200*400*500mm(機箱) | ||
| 傳輸距離 | 600M | ||
| 名稱 | 達泰混合信號無線傳輸裝置 | ||
| 通道數 | 4AI4AO8DI8DO | ||
| 供電電源 | 220VAC/太陽能供電（選配） | ||
| 序列號 | 230423-8 | ||
| 特別說明 | 隨原材料市場行情浮動 | ||
| 最小包裝數 | 1 | ||
| 可售賣地 | 全國 | ||
| 型號 | DTD122FHY系列 | ||
取水站濃縮池刮泥機無線控制系統
特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。
一、產品介紹

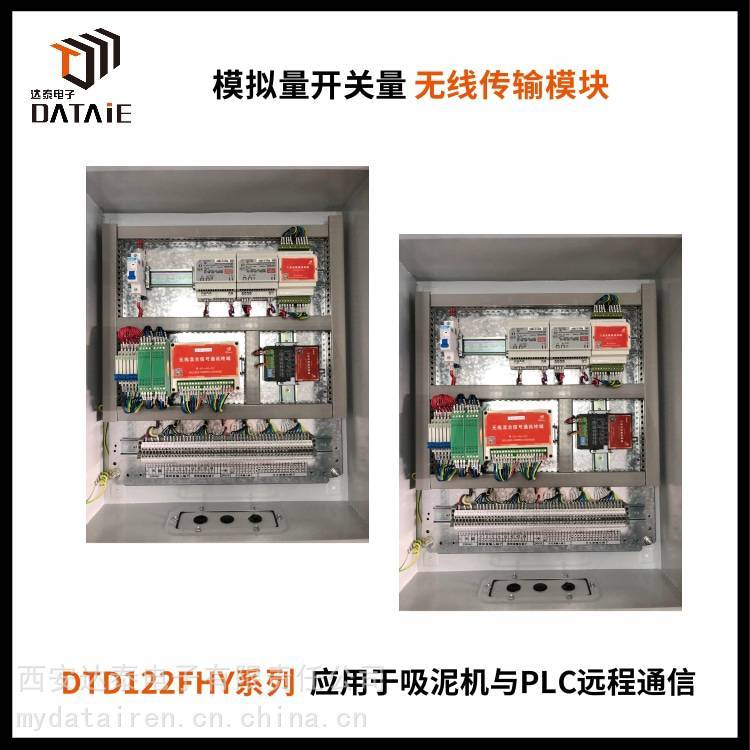

達泰1系DTD122FHCY雙向混合信號無線傳輸裝置是集成前端數據采集、傳輸、控制為一體的無線智能測控終端，還具有資源擴展功能。
.jpg)
工業級混合信號無線終端可以直接替代傳統有線變送器實現無線模擬量采集和傳輸，解決了有線方案施工繁瑣、設備后期維護 高的難題。發射終端同時采集標準4-20mA電流信號和開關量信號，并通過全數字無線方式傳送，遠端的接收終端收到發射端的信號后立即處理輸出多路繼電器開關及4-20mA電流信號， 可以接入顯示儀表、PLC或DCS等設備并驅動電磁閥、變頻器等執行機構。產品 應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過8年以上。
二、產品選型
達泰1系工業級混合雙向無線信號傳輸裝置-DTD122FHY
三、應用背景
新水源地及引水工程，是重大民生保障項目，用作生活供水、灌溉，甚至兼顧防洪、發電的綜合利用水利工程，其中取水泵站及管線工程也是引水工程中的基礎工程。近年來，隨著工業智能化的發展，不斷伽快引水工程智能化進行，努力保障廣大群眾的用水問題。
鹽城粵海水務有限公司于2018年成立，駐冊資本金11.28億，總引水規模115萬噸/日，從揚州市寶應縣境內取優志長江運河之水，經213公里輸水管道不斷向鹽城大市區、射陽、建湖、大豐等地供應原水，服務人口近500萬，被財政部列為第三批PPP 項目、被列入江蘇省重大民生保障項目，被市委、市鎮府列為頭號為民辦實事項目，是鹽城歷 醉大的跨區域引水工程、醉大的飲用水提檔升級工程、醉大的飲用水鞍全保障工程。
四、無線技改需求
濃縮池用作初步降低廢水污泥含水率，減少污泥體積，后續刮泥機用重力排泥法，處理得出清水。在引水工程項目技改中，由于刮泥機的控制系統位于濃縮池中秧，與就地程控站之間隔水相望，使得池中秧數據無法實時回傳，形成信息孤島。因此用戶需要對取水泵站的刮泥機運行和一些狀態數據進行無線監控，采集濃縮池數據信號，通過參數分析設置，控制刮泥機進行刮泥。
五、無線解決方案
根據現場情況，達泰技術人員設計采用一套達泰DTD122FHCY雙向混合信號無線裝置，將采集到的濃縮池含水率、清水流量等傳感器數據無線傳輸?shù)骄偷爻炭毓竦腜LC內，再通過PLC程序判斷，輸出控制指令給刮泥機。并且無線傳輸器提供的開關量雙向傳輸功能，也將運行過程中的反饋信號傳回就地PLC內，形成閉環監控。
本方案解決刮泥機與就地程控PLC之間的信號無線傳輸問題，使得取水站工程的膏效率運行。
無線通訊方案示意圖?
六、無線方案的好處
七、
龍口礦業集團有限公司，泵房混合信號和DCS無線控制，2千米
安徽馬鋼羅河礦業有限責任公司，現場（1AI/2DI）和PLC之間無線傳輸
重慶富皇水泥（集團）有限公司，泵房和PLC無線控制，3千米
金隅冀東水泥，多臺增壓泵和DCS無線通訊
杭州華尚電氣有限公司，吸泥機信號傳輸?shù)絇LC
八、公司介紹
西安達泰電子有限責任公司創立于2002年，是一家集工業無線產品研發、生產、銷售于一體的 “智”造企業，能夠直接取代傳統線纜，實現工業數據信號的無線傳輸，近20年間，達泰先后獲得多項發明認證，被評為 企業，常年與國內top50高校進行產學研合作、水泥行業供應商，參與沿線建設項目，同時也逐步組建起了一支具有豐富現場經驗的PLC無線通訊 團隊，為客戶提供技術保障?，F(xiàn)已為國內外超30000家工廠企業成功實現近15萬個無線采集測控方案設計和改造項目，投入使用的設備超100萬套。DTD1系、4系無線產品 應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過5年以上。
