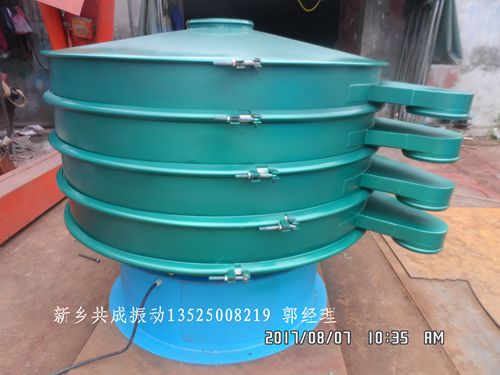

旋振篩 1500圓篩子 振動篩 S49系列旋振篩的基本原理是利用電機軸上下安裝的重錘（不平衡重錘），將電機的旋轉運動轉變?yōu)樗健⒋怪?、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。
旋振篩 振動篩物料軌跡圖：
S49系列旋振篩一般結構圖：
|
型號
|
600
|
800
|
1000
|
1200
|
1500
|
1800
|
2000
|
|
|
有效篩面直徑mm
|
φ600
|
φ800
|
φ970
|
φ1170
|
φ1470
|
φ1770
|
φ1970
|
|
|
有效篩分面積
|
0.23
|
0.41
|
0.66
|
0.99
|
1.58
|
2.32
|
2.9
|
|
|
篩網規格
|
2——400目
|
|||||||
|
層數
|
1-3
|
1-3
|
1-3
|
1-3
|
1-3
|
1-3
|
1-3
|
|
|
功率KW
|
振動電機
|
0.55
|
0.75
|
1.1
|
1.5
|
2.2
|
3.0
|
4.0
|
|
普通電機
|
0.75
|
1.1
|
1.5
|
1.5
|
2.2
|
2.2
|
3.0
|
|
S49系列旋振篩應用示例：
S49系列旋振篩主要特點：
1. 效率高、設計精巧耐用，任何粉類、粘液均可篩分。
2. 換網容易、操作簡單、清洗方便。
3. 網孔不堵塞、粉末不飛揚、可篩至500目或0.028mm。
4. 雜質、粗料自動排出，可以連續作業。
5. 獨特網架設計，篩網使用時間長久，換網快只需3-5分鐘。
6. 體積小，不占空間移動方便。
7. 篩機最高可以達到五層，建議使用三層。
S49系列旋振篩技術參數簡表：
|
物 料 |
工作方式 |
網篩（目/寸） |
處理量（公斤/小時） |
|
奶粉 |
干式 |
16.20 |
2000 |
|
砂糖 |
干式 |
4.20 |
5000 |
|
中藥 農藥 |
干式 |
80 100 150 |
1400 |
|
電玉粉 樹脂DV |
干式 |
40 60 80 |
1000 |
|
研磨粉料 |
干式 |
40 60 250 |
1200 |
|
顏料粉末 |
干式 |
20 |
4000 |
|
鐵粉 |
干式 |
60 80 120 |
2500 |
|
銅粉 |
干式 |
80 |
2000 |
|
石銅粉 |
干式 |
40 65 200 |
2000 |
|
鋁銀粉 |
干式 |
60 |
1500 |
|
淀粉 |
干式 |
80 |
1200 |
|
稀有金屬粉 |
干式 |
100 1500 200 |
1200 |
|
活性炭 |
干式 |
40 60 |
1000 |
|
涂料 |
濕式 |
100 |
7500 |
|
陷次漿 |
濕式 |
120 |
6000 |
|
食品加工廢水 |
濕式 |
20 |
3500 |
|
造紙白土泥漿 |
濕式 |
150 |
3500 |
|
棕糖除甘蔗纖維 |
濕式 |
150 |
6000 |
|
鑄造型砂 |
干式 |
8 |
10000 |
