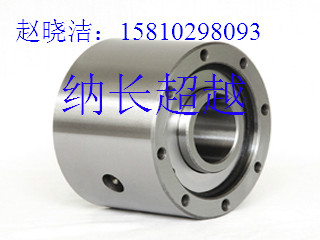

| CKZ-B系列楔塊式單向離合器 | |||||||||||
| CKZ-B系列為楔塊式單向離合器，內含兩套深溝球軸承支撐及油封。依照不同需要出廠時內含潤滑油或潤滑脂。 | |||||||||||
| 內環與軸用鍵聯結，外環為h7公差與機壁H7公差配合，并用螺栓聯結。 | |||||||||||
| 用在包裝、運輸、冶金、礦山、等機械上。防止逆轉或用于低速楔合，中低速超越的雙動力系統。 | |||||||||||
| 型 號 | 公稱 轉矩 | 內環超越時的極限轉速n | 外 環 | 內環 | 質量 m (kg) | ||||||
| Tn | 外徑 | 兩端螺紋孔數 —直徑×深n | 螺孔 | 寬 | 內徑 | 鍵槽 | 寬 | ||||
| （N.m） | （r/min） | D | 分布 | E | L | d | (b×t) | L1 | |||
| CKZ-B25110 | 404 | 700 | 110 | 6-M8×20 | 95 | 15 | 68 | 25 | 10X3.3 | 70 | 3.98 |
| CKZ-B35130 | 825 | 560 | 130 | 6-M10×25 | 100 | 15 | 85 | 35 | 10X3.3 | 87 | 7.01 |
| CKZ-B45150 | 1464 | 490 | 150 | 6-M10×25 | 130 | 20 | 90 | 45 | 14X3.8 | 92 | 9.69 |
| CKZ-B50165 | 1830 | 420 | 165 | 6-M12×25 | 145 | 20 | 92 | 50 | 14X3.8 | 97 | 12.36 |
| CKZ-B50180 | 2990 | 420 | 180 | 6-M12×25 | 160 | 20 | 106 | 50 | 16X3.8 | 108 | 16.51 |
| CKZ-B60200 | 3494 | 350 | 200 | 6-M12×25 | 180 | 25 | 115 | 60 | 20X4.9 | 117 | 22.02 |
| CKZ-B25100 | 400 | 750 | 100 | 6-M8×16 | 88 | 10 | 80 | 25 | 8X3.3 | 82 | 2.62 |
| CKZ-B28105 | 400 | 700 | 105 | 6-M8×16 | 95 | 15 | 68 | 28 | 10X3.3 | 70 | 2.75 |
| CKZ-B3090 | 350 | 800 | 90 | 6-M8×15 | 75 | 10 | 49 | 30 | 8X2.0 | 50 | 4.86 |
| CKZ-B3290 | 380 | 800 | 90 | 8-M6×16 | 80 | 10 | 60 | 32 | 10X3.7 | 60 | 4.32 |
| CKZ-B30110 | 404 | 700 | 110 | 6-M8×16 | 95 | 15 | 68 | 30 | 10X3.3 | 70 | 3.91 |
| CKZ-B32125 | 1021 | 560 | 125 | 8-M8×12 | 110 | 15 | 90 | 32 | 10X3.3 | 92 | 6.53 |
| CKZ-B35115 | 800 | 700 | 115 | 6-Φ11 | 95 | 15 | 78 | 35 | 10X3.3 | 78 | 4.63 |
| CKZ-B40125 | 800 | 600 | 125 | 6-M8×18 | 110 | 15 | 76 | 40 | 12X3.3 | 80 | 5.60 |
| CKZ-B45190 | 2150 | 380 | 190 | 4-Φ14 | 160 | 20 | 86 | 45 | 14X3.8 | 86 | 17.50 |
| CKZ-B55155 | 1735 | 490 | 155 | 8-M8×20 | 140 | 20 | 100 | 55 | 16X4.3 | 102 | 10.96 |
| CKZ-B55175 | 1800 | 420 | 175 | 6-M10×15 | 155 | 20 | 79 | 55 | 16X4.3 | 87 | 14.92 |
| CKZ-B60180 | 3100 | 420 | 180 | 8-M10×20 | 158 | 25 | 124 | 60 | 18X4.4 | 128 | 17.25 |
| CKZ-B65180 | 3100 | 420 | 180 | 8-M10×20 | 158 | 25 | 122 | 65 | 18X4.4 | 124 | 16.68 |
| CKZ-B80160 | 1830 | 420 | 160 | 6-M8×20 | 145 | 25 | 100 | 80 | 22X5.4 | 112 | 11.42 |
