九九智能環保霧樁針對室外揚塵特性研發，采用高壓水射流技術，通過主機將水加壓至高壓，再通過高壓噴嘴進行霧化和噴射，霧化顆粒在100um到150um之間，即可保證水滴在室外環境下不至于快速蒸發，有效地進行抑塵降塵，又不會造成抑塵區域積水。 霧樁相較于傳統抑塵設備，具有霧化效果好、靜音低噪、高效節能等優點。 |
 |
產品結構
霧樁由機頭組件、立桿組件、水路系統、電控系統四部分組成。
機頭組件
|
機頭組件主要由高壓微霧噴嘴、機頭旋轉組件、機頭管路組件以及機頭防雨罩組件組成。 高壓微霧噴嘴：霧化作用。 機頭旋轉組件：實現360°（±180°）連續回轉、任意角度連續回轉或定點噴射。 機頭管路組件：輸送水。 機頭防雨罩：防雨。 |
 |
水路系統
|
水路系統主要包括：高壓柱塞泵、過濾器、增壓泵、水箱等。 高壓柱塞泵：增壓，輸送水。 過濾器：過濾水。 增壓泵：工作完畢后，抽干管內多余水。 水箱：儲存水。 |
 |
JJWZ-15霧樁技術參數
|
序號 |
參數項目 |
參數指標 |
備注 |
| 1 |
型號 |
JJWZ-15 |
|
| 2 |
射程范圍 |
15-20米 |
靜風射程20米 |
| 3 |
覆蓋面積（㎡） |
≧700 |
|
| 4 |
總功率（KW） |
12 |
|
| 5 |
供電電源 |
AC380V?50Hz?TN-C三相四線 |
|
| 6 |
耗水量（L/h） |
標配720 |
600-900 |
| 7 |
噴嘴數量（個） |
1 |
|
| 8 |
噴嘴型號 |
標配bytmco 7201-1/4-SS-15 |
|
| 9 |
噴環材質 |
不銹鋼 |
|
| 10 |
水霧顆粒直徑（μm） |
100um-300um |
|
| 11 |
水平旋轉角度 |
±180 |
1rpm/min?自動 |
| 12 |
控制方式 |
手動/自動/遠程/作業聯動 |
PLC控制 |
| 13 |
材質 |
碳鋼噴塑 |
|
| 14 |
防護等級 |
IP55 |
|
| 15 |
使用環境溫度（C°） |
0~50° |
|
| 16 |
自重（Kg） |
500 |
|
| 17 |
外形尺寸 |
1310×790×1000（主機）??? ?500×500×6000（霧樁） |
|
| 18 |
配套水壓（MPa） |
0.1~0.2 |
清潔水源 |
| 19 |
水管接口形式及管徑 |
DN25螺紋接頭 |
|

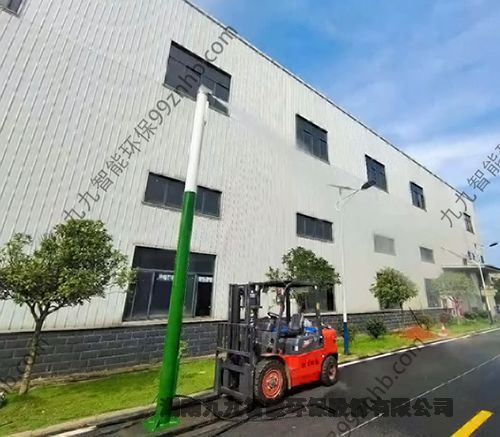

應用場景
