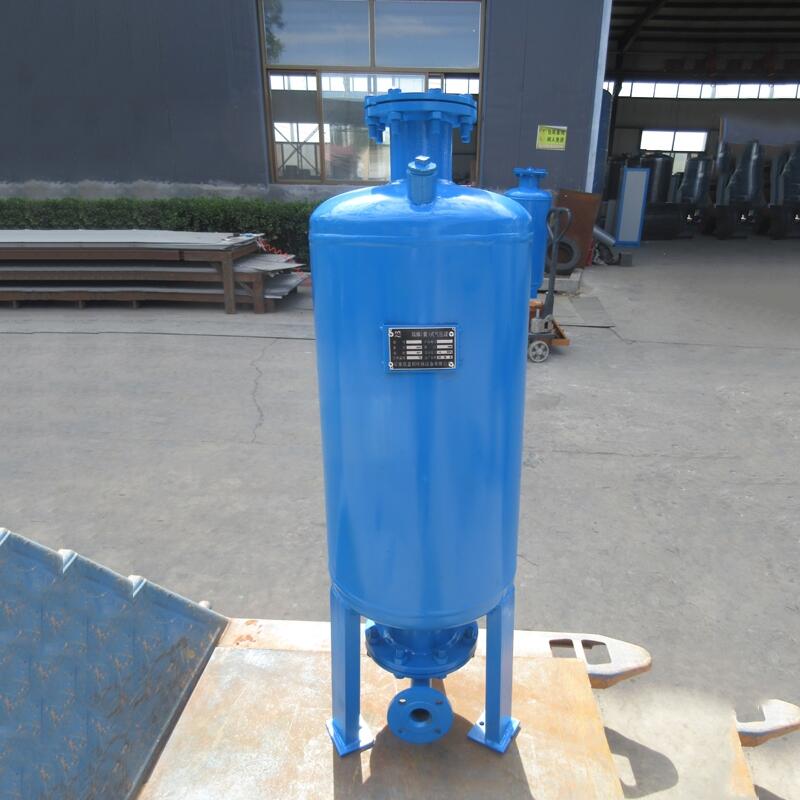

補水穩壓增壓罐 衡水304不銹鋼隔膜式氣壓罐
隔膜式氣壓罐在二次生活供水中是應用廣泛的產品，隔膜式氣壓罐工作原理是當外界有壓力的水進入氣壓罐氣囊內時，密封在罐內的氣氣被壓縮，根據波義耳氣體定律，氣體受到壓縮后體積變小壓力升高，直到氣壓罐內氣體壓力與水的壓力達到一致時停止進水。當水流失壓力減低時氣壓罐內氣體壓力大于水的壓力，此時氣體膨脹將氣囊內的水?dāng)D出補到系統，直到氣體壓力與水的壓力再次達到一致時停止排水。
隔膜式氣壓罐選型的步驟及事項：
隔膜式氣壓罐選型：氣壓罐增壓系統的設計計算內容主要有兩個部分，即氣壓罐總?cè)莘e的計算和每個壓力控制點壓力值的計算?？?cè)莘e的計算確定所選壓力罐的大小，壓力的計算確定穩壓泵的啟、停范圍以及開啟消防泵的壓力值。
2.2.1隔膜式氣壓罐的總?cè)莘eV
氣壓罐的總?cè)莘e一般按公式V=βVX÷（1- αb）計算。
式中：V為氣壓罐的總?cè)莘em3；VX為消防水總?cè)莘e等于消防貯水容積、緩沖水容積和穩壓水容積之和；β為氣壓罐的容積系數，臥式、立式、隔膜式氣壓罐的容積系數分別為1.25，1.10和1.05；αb為氣壓罐低工作壓力和高工作壓力之比（以對壓力計），一般宜采用0.65～0.85。
消防貯水總?cè)莘e（VX）：設置氣壓罐的目的是為了?；馂?zāi)發生初期消防泵沒有啟動之前消火栓和噴頭所需的水壓，這段時間約為30s。對于消火栓給水系統，按同時使用2支水槍（每支水槍流量5 L/s）計，消防貯水容積為2*5*30=300L；對于自動噴水滅火系統，按5個噴頭同時開啟，每個噴頭以1 L/s計，消防貯水容積為5*1*30=150L。當2個系統共用氣壓罐時，消防貯水總?cè)莘e為300+150=450L。緩沖水容積V1一般不小于20L，穩壓水容積V2一般不小于50L。
2.2.2壓力控制點壓力值的計算
氣壓罐設4個壓力控制點，如圖2所示。其中：P1為氣壓罐低工作壓力點或氣壓罐充氣壓力，即消防貯水容積的下限水位壓力，等于不利點消火栓所需的水壓，其計算方法同增壓泵；P2為高工作壓力，即啟動立式消防泵的壓力值。按下式計算：P2 =（P1 + 0.098）÷ αb - 0.098
P01為穩壓水容積限水位壓力，此時啟動穩壓泵；P02為穩壓水容積上限水位壓力，即氣壓罐高工作壓力，此時停止穩壓泵。
由于壓力傳感器有度、穩定性的要求，一般使緩沖水容積的上、下限水位壓差不小于0.02~0.03 Mpa；穩壓水容積的上、下限水位壓差不小于0.05 ~0.06Mpa。則：P01 =P2 + 0.02~0.03Mpa P02 =P01 + 0.05~0.06Mpa=P2 + 0.07~0.09MPa
