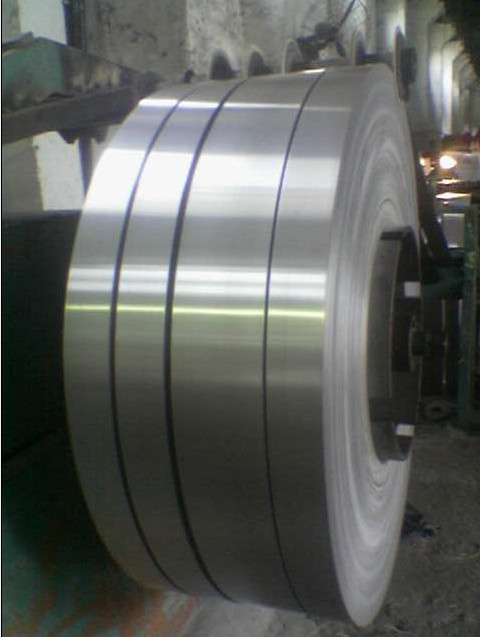

硅鋼片，英文名稱是silicon steel sheets， 它是一種含碳極低的硅鐵軟磁合金,一般含硅量為0.5～4.5％。加入硅可提高鐵的電阻率和最大磁導率,降低矯頑力、鐵芯損耗（鐵損）和磁時效。
主要用來制作各種變壓器、電動機和發(fā)電機的鐵芯。世界硅鋼片產(chǎn)量約占鋼材總量的1％（見精密合金）。
硅鋼性能的要求 主要是：①鐵損低，這是硅鋼片質(zhì)量的最重要指標。各國都根據(jù)鐵損值劃分牌號，鐵損愈低，牌號愈高。②較強磁場下磁感應強度（磁感）高，這使電機和變壓器的鐵芯體積與重量減小，節(jié)約硅鋼片、銅線和絕緣材料等。③表面光滑、平整和厚度均勻，可以提高鐵芯的填充系數(shù)。④沖片性好，對制造微型、小型電動機更為重要。⑤表面絕緣膜的附著性和焊接性良好，能防蝕和改善沖片性。⑥基本無磁時效。
硅鋼片一般隨硅含量提高，鐵損、沖片性和磁感降低，硬度增高。工作頻率愈高,渦流損耗愈大,選用的硅鋼片應當愈薄
冷軋無取向硅鋼片 冷軋無取向硅鋼片是將鋼坯或連鑄坯熱軋成厚度約2.3mm帶卷。制造低硅產(chǎn)品時,熱軋帶卷酸洗后一次冷軋到 0.5mm厚。制造高硅產(chǎn)品時，熱軋帶酸洗后（或先經(jīng)800～850℃?；笤偎嵯矗?冷軋到0.55或0.37mm厚,在氫氮混合氣氛連續(xù)爐中850℃退火，再經(jīng)6～10％小壓下率冷軋到0.50或0.35mm厚。這個小壓下率的冷軋可使退火時晶粒長大，鐵損降低。這兩種冷軋板都在20％氫氮混合氣氛下連續(xù)爐中850℃最終退火,然后涂磷酸鹽加鉻酸鹽的絕緣膜。晶粒取向硅鋼一般都含Si3％,要求鋼中氧化物夾雜含量低,并必須含有C0.03～0.05％和抑制劑（第二相彌散質(zhì)點或晶界偏析元素）。抑制劑的作用是阻止初次再結(jié)晶晶粒長大和促進二次再結(jié)晶的發(fā)展，從而獲得高的(110)[001]取向。抑制劑本身對磁性有害，所以在完成抑制作用后，須經(jīng)高溫凈化退火。采用第二相抑制劑時，板坯加熱溫度必須提高到使原來粗大第二相質(zhì)點固溶，隨后熱軋或?；瘯r再以細小質(zhì)點析出，以便增強抑制作用。冷軋成品厚度為0.28、0.30或0.35mm，工藝要點見表3。冷軋取向薄硅鋼帶是將0.30或0.35mm厚的取向硅鋼帶，再經(jīng)酸洗、冷軋和退火制成 。
