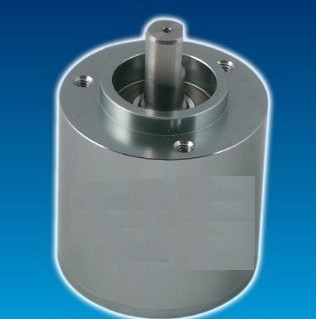

變壓器（resolver）是一種電磁式傳感器，又稱同步分解器。它是一種測量角度用的小型交流電動機，用來測量旋轉物體的轉軸角位移和角速度，由定子和轉子組成。其中定子繞組作為變壓器的原邊，接受勵磁電壓，勵磁頻率通常用400、3000及5000HZ等。轉子繞組作為變壓器的副邊，通過電磁耦合得到感應電壓。旋轉變壓器的工作原理和普通變壓器基本相似，區別在于普通變壓器的原邊、副邊繞組是相對固定的，所以輸出電壓和輸入電壓之比是常數，而旋轉變壓器的原邊、副邊繞組則隨轉子的角位移發生相對位置的改變，因而其輸出電壓的大小隨轉子角位移而發生變化,輸出繞組的電壓幅值與轉子轉角成正弦、余弦函數關系，或保持某一比例關系，或在一定轉角范圍內與轉角線性關系。旋轉變壓器在同步隨動系統及數字隨動系統中可用于傳遞轉角或電信號；在解算裝置中可作為函數的解算之用，故也稱為解算器。 旋轉變壓器一般有兩極繞組和四極繞組兩種結構形式。兩極繞組旋轉變壓器的定子和轉子各有一對磁極，四極繞組則各有兩對磁極，主要用于高精度的檢測系統。除此之外，還有多極式旋轉變壓器，用于高精度絕對式檢測系統。
旋轉變壓器是一種精密角度、位置、速度檢測裝置，適用于所有使用旋轉編碼器的
場合，特別是高溫、嚴寒、潮濕、高速、高震動等旋轉編碼器無法正常工作的場合。由于旋轉變壓器以上特點，可完全替代光電編碼器，被廣泛應用在伺服控制系統、機器人系統、機械工具、 汽車、電力、冶金、紡織、印刷、航空航天、船舶、兵器、電子、冶金、礦山、油田、水利、化工、輕工、建筑等領域的角度、位置檢測系統中。也可用于坐標變換、三角運算和角度數據傳輸、作為兩相移相器用在角度--數字轉換裝置中。
