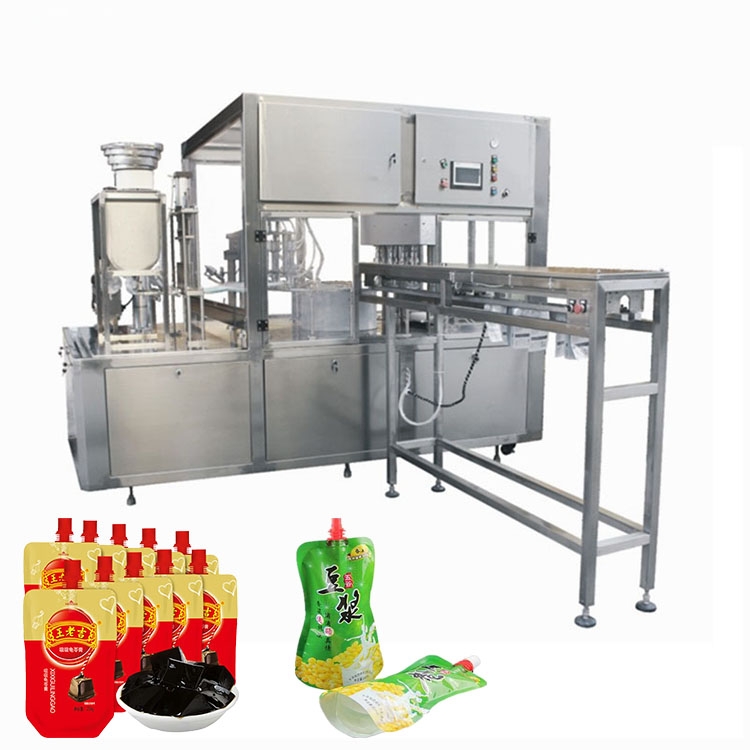

吸嘴袋裝芝麻醬調味品灌裝旋蓋機 燒烤醬番茄醬自立袋灌裝機
一、概述：武漢呂工機械生產自立袋灌裝旋蓋機，整機采用氣電相結合，能夠?qū)崿F(xiàn)自動送袋，掛袋，灌裝（兩次），理蓋、上蓋、鎖蓋，退袋等一系列工序?？筛鶕?jù)客戶需求要增減部分功能。與物料接觸部分均采用304不銹鋼材料制作 產品衛生，機器光亮整潔。自動下蓋、穩定，自動旋蓋裝置采用磁力+齒輪旋蓋壓力可調，袋蓋緊實不遺漏、具有自動打滑功能使旋蓋松緊適當。機器包含送袋、充填、料嘴清洗、理蓋盤自動理蓋、自動套蓋、電磁頭+齒輪旋蓋、成品排出。自動化程度高、使用方便、維修保養簡單、生產效益高等特點?？?4小時連續工作。采用304不銹鋼、鋁合金、銅等防腐材料符合食品衛生法，性能穩定、是可靠的理想的食品生產線的主要設備。
二、用途：本機適用于各種自立袋的灌裝加旋蓋。如灌裝酸奶牛奶，豆?jié){豆奶，吸吸果凍，果醬，寵物食品，醬料，調味品及洗滌用品等
三、功能特點：本機從自動上袋—自動吹氣—自動定量兩次灌裝—自動清洗—自動理蓋-自動滑蓋—自動旋蓋—自動出袋
四、基本工藝：
1、主轉盤及牽引系統：
a.精密分度器；b.減速機變頻調速轉動機構；c.卡袋轉盤；
d.卡袋口按樣袋加工；e.護盤保護機構，變頻調速系統；
2、上袋系統：（備注：袋子嘴附合自動上袋要求）
a.袋子自動進給機構；b.上袋系統；c.檢測上袋傳感器；
d.儲袋量太低自動停機系統；
3、定量灌裝系統：
a. 灌裝系統采用內置式設計，一次料液補充灌裝系統維護保養方便；
b.物料進入料缸采用頂部液位輸入設計，減少泡沫的生成，料缸采用304級不銹鋼材料制成定量系統；（可配置CIP清洗料桶）
c.配有高低液位控制進料系統；
d.計量泵采用柱塞式高位清洗結構設計。
e.閥門采用潔凈型氣動閥。
f.進料管路設計優化。
g.針對不同物料設計對應灌裝，灌裝無滴漏，泡沫少滿足調味品醬料灌裝要求。
4、理蓋系統：
a. 光電檢測； b .儲蓋器；c. 理蓋機；d .下蓋滑道；
5、旋蓋系統：
a .可調扭力旋蓋頭；b.減速機變頻調速機構；c.旋蓋頭上下運動控制機構；
6、退袋：
a. 機械同步退袋；b .出袋后送入輸送線，輸送離機1米處；
7、控制系統：
a.可編程PLC 控制； b .人機界面；c.氣電保護系統；
d .故障報警提示； e .安全保護；
8、材料：
a .機架采用304不銹方管焊接；
b.其他均為不銹鋼及符合食品衛生的材料加工；
c.本機帶防塵罩與潔凈風控制系統；
9、圖紙?zhí)峁?/b>：
a .設備示意圖；b .設備平面示意圖；
五、技術參數：
|
型號 |
2頭 |
4頭 |
6頭 |
|
|
|
|
|
|
生產速度 |
1500袋/小時 |
3000袋/小時 |
4000袋/小時 |
|
灌裝容量 |
100-500ml |
100-500ml |
100-500ml |
|
功率 |
2kw |
3kw |
3.5kw |
|
機器尺寸 |
1400*1800mm |
1600*2200mm |
1600*2300mm |
|
設置重量 |
600kg |
900kg |
1200kg |
