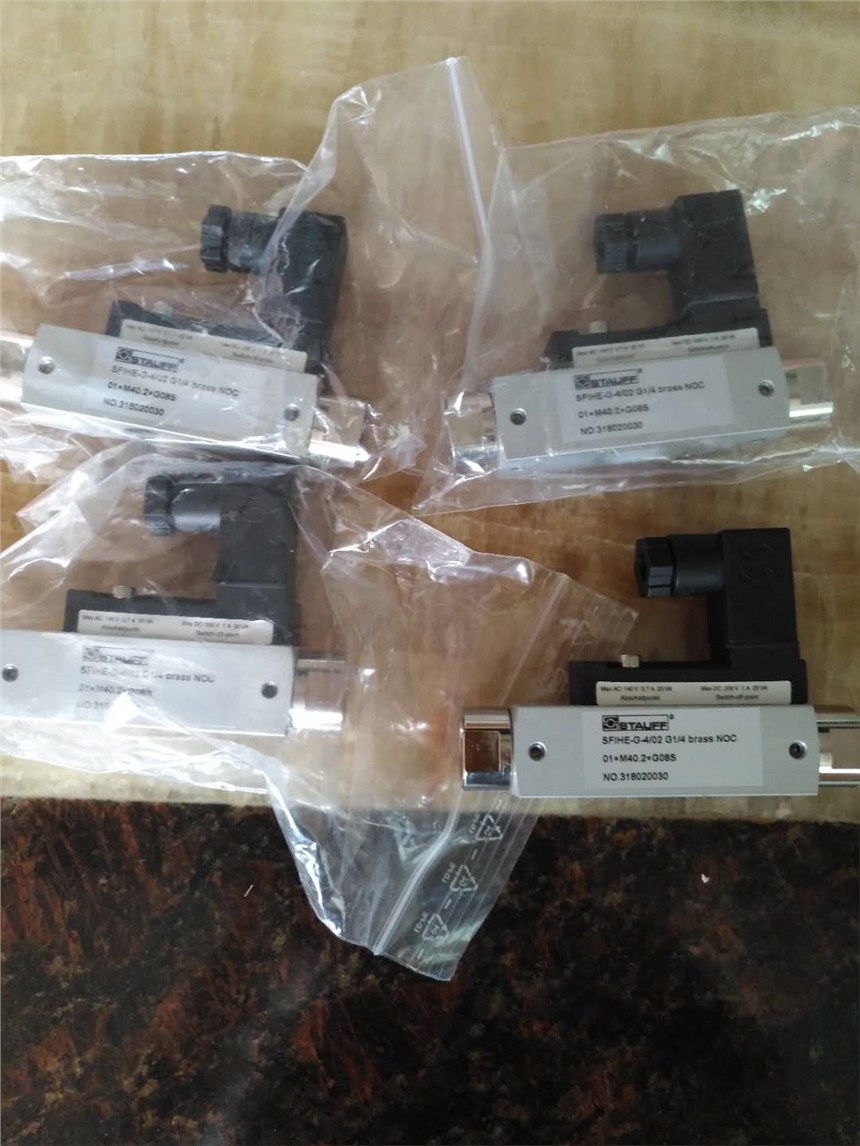

SFIE3R18（實現夢想）
SFIE3R18（實現夢想）
高壓方形閥體球閥-XBV型
（產品介紹）
四通高壓方形閥體球閥是一種液壓四通選擇球閥(雙L形通孔，操作角度90度帶閉鎖位置)
標準配置
方形閥體，直線安裝
多路球閥，耳軸式球體
配備手柄
標準材料
閥體：碳鋼，鍍鋅
球體：碳鋼，鍍硬鉻
閥桿：碳鋼
手柄：鋁（西德福尺寸02到04）
鋅（西德福尺寸06到10）
鋁（西德福尺寸12到24）
閥座：Delrin（POM）
O型圈：FPM(Viton)
標準連接形式/大小
BSP母螺紋（DIN ISO 228）>G1-1/2 BSP
NPT母螺紋（ANSI B1.20.1）>1-1/2 NPT
UN/UNF母螺紋(SAE J 514)>1-5/16—12 UN(1SAE)
24度錐連接(DIN 2353)輕系列>35L
24度錐連接(DIN 2353)重系列>38S
每個接口都裝有負載閥座！
壓力范圍
壓力范圍：高達500 bar/7250 PSI（取決于球閥大小
和材料組合）
溫度范圍
工作溫度范圍
20C 100C -4F 212F
高壓方形閥體球閥-XBV型雙L形通路四通選擇球閥BSP母螺紋(DIN ISO 228)
當訂購下面表格列出來的標準型號時
球閥材料如下
閥體，球體和閥桿：碳鋼
手柄：鋁(西德福尺寸02到04)
鋅(西德福尺寸06到10)
鋁(西德福尺寸12到24)
閥座Delrin(POM)
O型圈FPM(Viton)
德國西德福高壓方形閥體球閥
XBV4G020001M
XBV4G040001M
XBV4G060001M
XBV4G080001M
XBV4G100001M
XBV4G120001M
XBV4G160001M
XBV4G200001M
XBV4G240001M
高壓方形閥體球閥-XBV型雙L形通路四通選擇球閥NPT母螺紋(ANSI B1.20.1)
當訂購下面表格列出來的標準型號時
球閥材料如下
閥體，球體和閥桿：碳鋼
手柄：鋁(西德福尺寸02到04)
鋅(西德福尺寸06到10)
鋁(西德福尺寸12到24)
閥座：Delrin(POM)
O型圈：FPM(Viton)
XBV40020001M
XBV40040001M
XBV40060001M
XBV40080001M
XBV40120001M
XBV40160001M
XBV40200001M
XBV40240001M
2.4線下維修──球閥的全面分解，O型圈21及止推墊片31的更換。
(1)按2.3節拆下球閥進行分解。
(2)按2.2節進行分解。
(3)拆下閥桿4，取出止推墊片31及O型圈21。
(4)檢查各零件，如有損傷予以修復，將各零件清洗干凈。
(5)潤滑各密封面，閥桿上涂一薄層潤滑脂。
(6)裝上新的O型圈21及止推墊片31，裝上閥桿。
(7)按2.2節進行裝配。
(8)按2.3節進行裝配。
(9)操作驅動裝置檢查閥的啟閉靈活xing。
(10)氣密xing試驗。
(11)裝上管線，按管線要求進行氣密xing試驗。
2.5氣密xing試驗
2.5.1對拆下的球閥進行的氣密xing試驗。
(1)將閥處于半開狀態。將球兩端部用帶管接頭的法蘭蓋密封。
(2)向一端引入試驗介質，試驗介質為清潔的氮?dú)饣蚩諝狻Ａ硪欢斯芙宇^堵住。逐漸增壓至5.6bar后關閉進氣閥
停止進氣。
