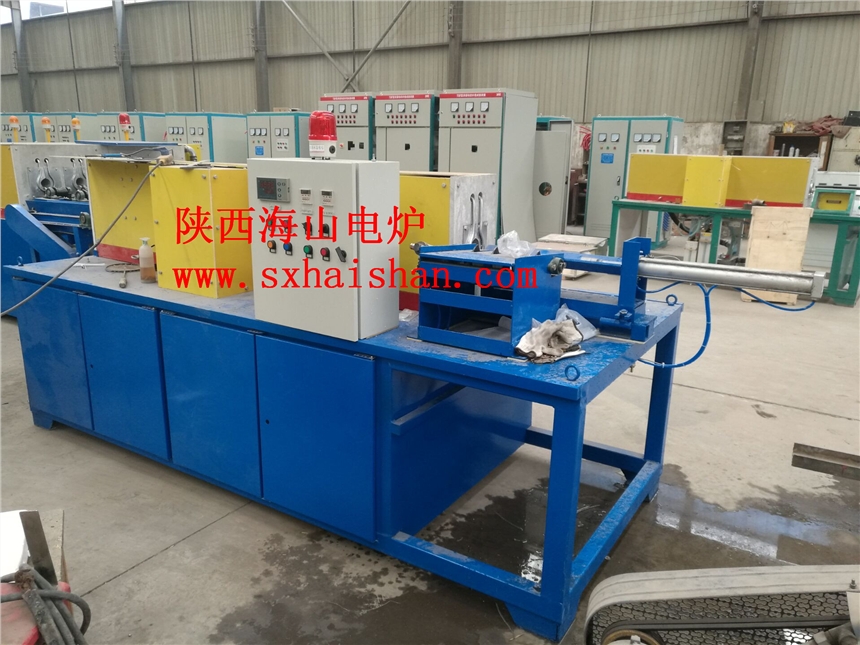

海山Φ36～Φ80階梯上料自動化中頻在線加熱爐WWW.SXHAISHAN.COM郭為18291857858
1工藝參數及要求：
1.1適用鋼棒類型:
各種高中碳低碳鋼等。
1.2坯料尺寸范圍：
鋼棒直徑：Φ36～Φ80
1.3加熱溫度：1180±20℃
1.4芯表溫差：≤30℃
1.5 生產率：1310公斤/小時
2方案的描述和理由陳述
2.1功率及頻率的確定
2.1.1功率的確定：
根據φ36X250每班1600件；φ80X150每班1200件產量及工藝參數要求,直接采用計算機輔助設計軟件進行感應器的參數運算得知: 實際運行功率215-396kW,可滿足所有坯料加熱節拍要求, 考慮留有一定余量，感應器最大功率按450kW設計，電源元器件按500kW配置。
2.1.2頻率的確定：
頻率的高低主要影響加熱效率及透熱性，電源按2500Hz配置, 實際運行頻率約900-1800Hz，此時具有較高的加熱效率及較好的透熱性。
2.2設備組成：
根據鋼棒感應加熱特點和工藝要求設備由：一臺中頻電源柜；一臺中頻電容柜；四套快換中頻感應器；一臺全自動階梯上料、送料、夾輥進料機構；電動快速出料機構；一臺液壓裝料機；一臺自控操作臺；一臺風-水閉式冷卻塔等組成。
