2、執行標準：TL/J30-94

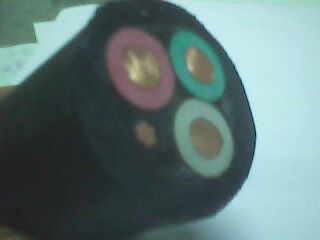

3、UGF電纜用途：交流額定電壓6kv及以下移動配電裝置及礦山采掘機械；起重運輸機械等。
4、使用特性： 電纜的額定電壓為6kv；
電纜的長期工作溫度為+65℃。
電纜的最小彎曲半徑為電纜直徑的6倍。
UGFP電纜護套采用的氯丁膠或以氯丁膠為主的混合橡皮，耐油性和不延燃性不作考核。
5、電纜的規格應符合下表規定
芯數×截面 導體結構 根數/線徑 絕緣標稱厚度 護套標 稱厚度 標稱外徑 電線主芯直流電阻
歐/千米
主線芯 地線芯
ugf 3×6+1×6 84/0.30 4.5 1.4 6.0 40.3 3.30
ugf 3×10+1×10 84/0.40 4.5 1.6 6.0 43.8 1.91
ugf 3×16+1×16 126/0.40 4.5 1.6 6.0 46.8 1.21
ugf 3×25+1×16 196/0.40 4.5 1.6 6.0 49.3 0.78
ugf 3×25+1×16 276/0.40 4.5 1.6 6.0 52.0 0.554
6、技術性能：
20℃時導體直流電阻見上表。
成品UGFP電纜線芯間的絕緣電阻，換算到長度1km，溫度為20℃，應不小于100兆歐。
成品UGEFP電纜的主線芯間及主線芯與接地線間，應能經受交流50赫茲15000伏電壓試驗5分鐘不擊穿。
7、交貨要求：
電纜的交貨長度應不小于100m,允許長度不小于20m
短段電纜交貨，其交貨數量應不超過交貨總長度的10％
長度計量誤差應不超過±0.5％。
