雙排顯示PV、SP等數據
12種熱電偶信號、3種熱電阻信號、5種線形信號輸入
繼電器輸出、電壓、電流信號輸出
帶手/自動模式，切換便利
多種輔助輸出功能
多種控制算法輸出：ON/OFF、PID、雙重（冷熱區）輸出、馬達閥門控制，單相/三相可控硅控制
三路（可選）報警輸出，17種報警類型
8段設定點程序
滿量程0.5%精度，EEROM非易失性內存，確保數據在掉電情況下不會丟失
85-256Vac/50（60）HZ供電工作
PXR4系列選型說明 PXR9 數字位 規格 代號 4 5 6 7 8 - 9 10 11 12 13 4 面板尺寸H*W 48*48 4 5 輸入信號 熱電偶（℃） T 熱電偶（F） R RTD/PT100（℃） N RTD/PT100（F） S 1～5V DC A 4～20mA DC B 6 控制輸出1 繼電器接點輸出 A SSR/SSC驅動輸出 C 4～20mA DC輸出 E 7 控制輸出2 無 Y 繼電器接點輸出 注1 A SSR/SSC驅動輸出 注1 C 4～20mA DC輸出 注1 E 再傳輸出（4-20Ma DC） R 8 版本號 1 - 9 附加功能1 無報警 0 1個報警 1 加熱器斷路報警 注3 2 1個報警+加熱器斷路報警 注3 3 8段斜坡/保溫程序 4 1個報警+8段斜坡/保溫程序 5 加熱器斷路報警+8段斜坡/保溫程序注3 6 1個報警+加熱器斷路報警+8段斜坡/保溫程序 注3 7 兩個報警 F 兩個報警+8段斜坡/保溫 G 2個報警+加熱器斷路報警+8段斜坡/保溫程序 注3 H 3個報警 M 遙控設定 注3 D 遙控設定+2個報警 注3 P 10 操作說明書 電源電壓 無100-240V N 日文100-240V Y 英文100-240V V 無24VAC/24VDC C 日文24VAC/24VDC A 英文24VAC/24VDC B 11 12 13 附加功能2 無 0 0 0 RS485 （MODBUS）通訊 M 0 0 RS485 （Z-ASC11）通訊 N 0 0 1點數字輸入 Q 0 0 2點數字輸入 注4 T 0 0 RS485（MODBUS）通訊+1點數字輸入 V 0 0 RS485（Z-ASC11）通訊+1點數字輸入 W 0 0 注1:輸出4-20mA 不能與加熱器斷路報警一起選.(即選項9中的2、3、6、7） 注2：不能和1個報警+加熱器斷路報警或兩個報警一起選。（即選項9中的3、7、F、G、H） 注3：不能與RS485+1點數字輸入一起選。（即選項11、12、13中的V00） 注4：若選擇2點數字輸入，輸出2或加熱器斷路報警不能選。
開孔（92*92mm） （45*92mm） （68*68mm） （45*45mm） （22*45mm）

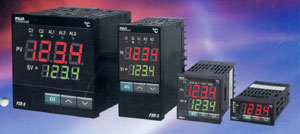

PXR5
PXR7
PXR4
PXR3
面板(96x96mm)
(48x96mm)
(72x72mm)
(48x48mm)
(24x48mm）
