一、 概述
1.1 產品特點
采用優質無縫鋼管制造，結構緊湊，互換性強，過載能力強，動、熱穩定性好等特點。
1.2 主要用途及適用范圍

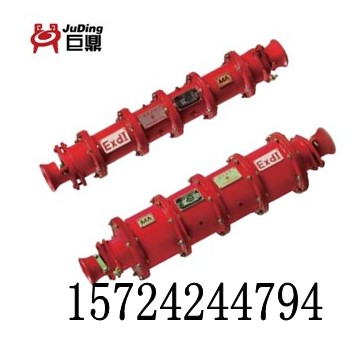

LBG1系列礦用隔爆型高壓電纜連接器（以下簡稱連接器）適用于煤礦井下采煤掘進巷道中聯接6/10千伏電力電纜電路；可供UGSP監視屏蔽型電纜在移動變電站供電時接線之用，可以在電纜段上兩端連接用，以便互相插接，也可將其一半專用防爆連接部位接到移動變電站上。
1.3 使用環境
1.3.1 海拔高度不超過1000米，周圍環境溫度-20℃～+40℃時。
1.3.2 周圍空氣相對濕度不大于95%(+25℃時)。
1.3.3 在有甲烷和煤塵爆炸性混合氣體的礦井中。
1.3.4 在無強烈顛簸振動、無滴水及水浸入的環境中。
1.3.5 在無足以破壞金屬和絕緣的腐蝕性氣體及蒸氣集中的地方。
1.4 型號組成及其代表意義
L B G 1 – □ / □
額定電壓(V)
額定電流(A)
設計序號
高壓
礦用隔爆型
連接器
1.5 產品執行標準
1.5.1 本系列產品符合MT/T947-2005《礦用隔爆型高壓電纜連接器》標準中的要求。
1.5.2 符合GB3836-2000《爆炸性氣體環境用電氣設備》標準要求。
1.6 產品防爆型式
礦用隔爆型；防爆標志：ExdI。
二、 產品結構特征
2.1 總體結構由三部分組成
2.1.1 電纜固定引線裝置，由壓緊法蘭盤、壓板、墊圈、封環和無縫鋼管（或鋼板）焊接外殼及內外接地組成。
2.1.2 接線裝置為無縫鋼管制造的內腔及螺栓固定的絕緣件組成。
2.1.3 可動接觸部分由裝于絕緣件內的銅接線座、銅接線管（GT型外購件）、銅插座及接觸桿組成；連接器在接觸桿處分成各包有上述三部分的兩段，接觸桿為兩段公用的連接裝置；殼體外有銘牌，警告牌及防爆標志。
三、 產品主要技術參數
3.1 主要技術參數見表1
表1
型 號 額定電壓(kV) 額定電流(A) 極限通過電流 動熱穩定電流 配用電纜
最大外徑mm
有效值 峰值 熱穩定
2秒 動穩定
2秒 橡套
LBG1-200/6 6 200 9千安 15千安 3.15千安 7.875千安 78
LBG1-400/6 6 400 9千安 15千安 6.3千安 14千安 78
LBG1-200/10 10 200 9千安 15千安 3.15千安 7.875千安 78
連接器組件單獨裝于用電設備 6/10 200/400 9千安 15千安 3.15千安 7.875千安 78
四、 尺寸、重量
4.1 外形尺寸
型 號 外形尺寸 重 量 備 注
LBG1-200/6 1100×φ210 68
LBG1-400/6 1120×φ210 68
LBG1-200/10 1140×φ280 110
五、 產品使用、操作方法
5.1 使用前的準備和檢查
使用前應檢查產品連接是否松動、脫落現象。
5.2 安裝工藝要求
5.2.1 安裝前首先檢查電纜的型號、規格是否與所安裝的連接器相符并齊各種器材，連接器及各種器材必須保持清潔（尤其是連接器里的絕緣件，必須在安裝前擦清潔）；施工現場應盡可能注意清潔。
5.2.2 把壓緊法蘭盤、封環、壓線腔、密封圈連接腔以及塑料模殼（用于澆灌環氧冷鑄劑），先后套進電纜。
5.2.3 按圖1規定的尺寸，在電纜末端250mm長度上剝?nèi)ル娎|護套及護套下監視線內外的半導體層，松開留下的監視線，并編成二根辮子股，然后在它上面再套上絕緣管；絕緣管應盡量套到辮子股的根部，絕緣管的另一端應露出導線28mm長。
