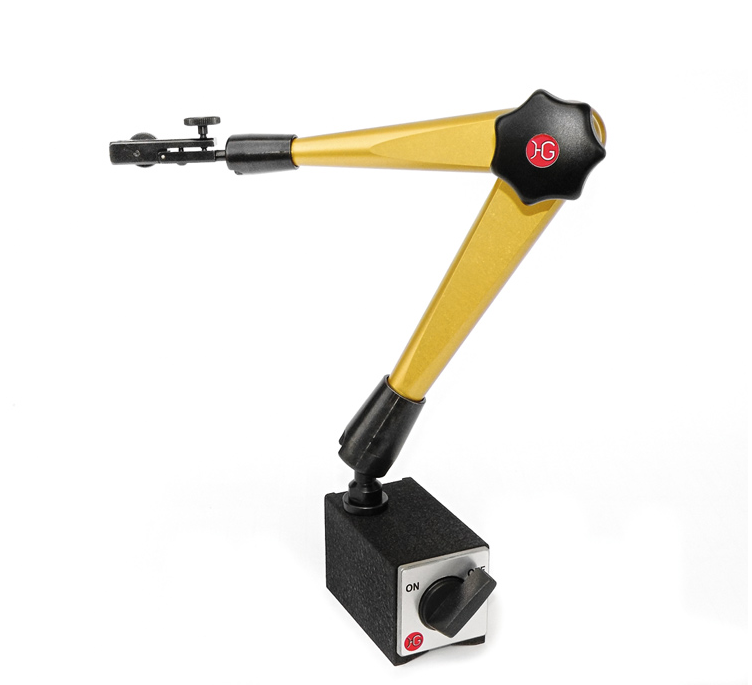

HG磁性表座106306半徑400mm用于汽車輪轂測量
夾緊力產生：液壓
材料：陽極氧化鋁、拋光易切削鋼、塑料星形握把
球節臂：M6內螺紋
球關節腳：M10外螺紋
標準應用：11公斤
保持力 安全相關應用：9公斤
L1：179毫米
L2：221毫米
作用半徑：400mm
標準磁鐵 (LxWxH)：80x50x55mm
附著力標準磁鐵：1000 N 可切換
測量喙：? 8 mm H7 和燕尾
Horger&Gassler液壓測量臺尺寸400型號
106300 三腳架
106305 三腳架+測量喙，微調
106306 三腳架磁力表座+測量喙，微調
106308 三腳架+測量喙沒有微調
106330 三腳架磁力表座+測量喙沒有微調+液壓微調
汽車輪轂測量有多項要求，以下是一些主要方面：
1. 尺寸測量
直徑：通常使用卡尺或?qū)Ｓ玫妮嗇灉y量工具來測量輪轂的直徑。測量時要確保測量點準確，一般是從輪轂的一側邊緣經過中心到另一側邊緣，誤差應控制在較小范圍內，如±0.1mm。
寬度：同樣使用卡尺等工具，在輪轂的輪輞部分測量其寬度，要求測量精度較高，以保證輪胎能夠正確安裝和適配，誤差通?？刂圃凇?.05mm。
PCD（節圓直徑）：這是指輪轂上安裝螺栓孔的中心圓直徑。測量時需要使用專業的PCD測量工具，測量精度要求較高，一般誤差不超過±0.5mm，否則可能導致輪轂無法正確安裝在車輛上。
中心孔徑：使用內徑卡尺等工具測量輪轂中心安裝孔的直徑，其尺寸必須與車輛的輪轂軸頭相匹配，誤差應控制在±0.1mm以內。
2. 形位公差測量
圓跳動：包括徑向圓跳動和端面圓跳動。使用百分表等測量工具，將輪轂安裝在檢測設備上，旋轉輪轂，測量輪輞表面的徑向和端面跳動量。一般要求徑向圓跳動不超過0.15mm，端面圓跳動不超過0.2mm，以保證輪轂在旋轉過程中的穩定性和平衡性。
平面度：對于輪轂的安裝面等重要平面，需要測量其平面度?？墒褂闷桨搴腿叩裙ぞ哌M(jìn)行測量，要求平面度誤差在一定范圍內，如不超過0.05mm，以確保輪轂與車輛安裝面的良好貼合。
3. 其他測量
偏距（ET值）：指輪轂安裝面與輪轂中心線的距離。測量時需要使用專業的偏距測量工具，其精度要求較高，一般誤差控制在±1mm以內。偏距的準確與否會影響車輛的操控性能和輪胎的磨損情況。
輪輞輪廓：需要檢查輪輞的輪廓是否符合標準，包括輪輞的高度、坡度等參數。使用專用的輪輞輪廓測量儀進行測量，以確保輪輞能夠正確安裝輪胎，并保證輪胎的密封性和安全性。
汽車輪轂測量要求嚴格，各項尺寸和形位公差都必須符合相應的標準和規范，以確保輪轂的質量和安全性，保證車輛的正常行駛。
HG磁性表座106306半徑400mm用于汽車輪轂測量
