Watt Drive電機3CWAC的應用和參數
1、Watt Drive斜齒輪減速電機
Uniblock 設計 - 底座和法蘭在一個案例中執行,UNIBLOCK® 設計用于底腳和法蘭安裝。齒輪箱四面加工，適用于通用應用。此處和所有其他型號中優化的齒輪幾何形狀可實現出色的運行平穩性。對于特殊的環境條件，齒輪箱可以配備兩個軸封。
Watt Drive斜齒輪減速電機技術數據
尺寸數量：18
功率范圍：0,12 - 55kW
輸出扭矩范圍：23 - 14,000牛米
比率：0.8 - 13,500
輸出選項：輸出軸
組裝/安裝：單塊，法蘭，腳
2、Watt Drive軸裝式減速電機
輸送技術的驅動力，除了平行軸減速電機的優點外，這是一種極其經濟的型號，尤其適用于軸和法蘭安裝。由 Watt Drive 開發的特殊雙腔軸密封件作為標準使用，與平行軸齒輪電機一樣。
Watt Drive技術數據
尺寸數量：5
功率范圍：0,12 - 30kW
輸出扭矩范圍：56 - 2,800Nm
比率：2.9 - 4,000
輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸，攪拌器驅動執行
組裝/安裝：支撐，法蘭
3、Watt Drive平行軸減速電機
Uniblock 的各種安裝和應用 - 齒輪箱！
全方位加工的 UNIBLOCK® 齒輪箱、特別穩定的外殼和小的外部尺寸可實現多種安裝選項和應用。高精度制造齒輪質量保證了瓦特驅動齒輪裝置的小齒隙。
Watt Drive技術數據
尺寸數量：3
功率范圍：0,12 - 55kW
輸出扭矩范圍：1,781 - 14,000Nm
比率：4 - 18,800
輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸，攪拌器驅動執行
組裝/安裝：單塊，法蘭

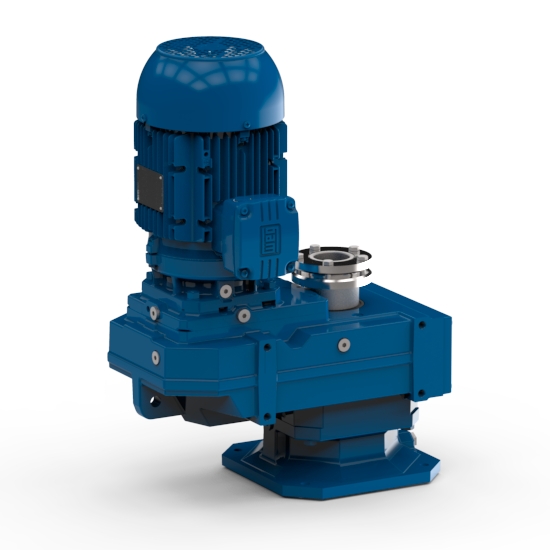

平行軸減速電機
4、Watt Drive斜齒輪錐齒輪減速電機
斜齒錐齒輪的緊湊和結構優化的齒輪箱通過在所有側面進行加工而與眾不同，因此可以用于各種安裝選項和應用。獨特的電機位置提供了幾乎平坦且易于安裝在“機器接口”上。由 Watt Drive 開發的各種標準軸執行和雙腔軸密封件可供使用。軸和法蘭尺寸與我們的螺旋蝸輪相同。
齒輪箱設計為大尺寸為 K. 75 (1.250Nm) 的 2 級齒輪。從 K. 77 (1.500Nm) 開始，大的齒輪箱設計為 3 級齒輪。
Watt Drive斜齒輪錐齒輪減速電機技術數據
尺寸數量：11
功率范圍：0.12 - 90kW
輸出扭矩范圍：53 - 20,000Nm
比率：5.5 - 8,900
輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸，攪拌器驅動執行
組裝/安裝：單塊、法蘭、扭力臂
斜齒輪錐齒輪減速電機
5、Watt Drive螺旋蝸輪減速電機
由于優化的蝸輪材料與特殊潤滑劑的獨特組合、優化的形狀，這款電機實現了高水平的效率和扭矩。全方位加工的外殼可實現多種安裝選項。雙室軸封作為標準使用。低輪廓設計使其適用于實施應用，例如在食品工業中。外殼沒有凹槽，簡化了清潔工作——對于衛生要求嚴格的區域來說，這是一個特別重要的特征。
Watt Drive螺旋蝸輪減速電機技術數據
尺寸數量：6
功率范圍：0.12 - 7.5kW
輸出扭矩范圍：50 - 1,300Nm
比率：3 - 3,400
輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸
組裝/安裝：單塊、法蘭、扭力臂、底腳
6、Watt Drive蝸輪減速電機
用于小功率范圍的蝸輪減速電機，WATT 小型蝸輪單元在 MAS® 減速電機程序中優化了 UNIBLOCK® 設計。這些單元在各個方面都有不同的固定可能性，使客戶能夠輕松組裝。
其他驅動配置可以通過使用內置附件（例如扭矩臂和輸出法蘭）來設計。外殼由鋁壓鑄件制成，重量輕。電機連接通常通過 IEC 適配器 B5 或 B14A 實現。
Watt Drive蝸輪減速電機技術數據
尺寸數量：5
功率范圍：0.12 - 2.2kW
輸出扭矩范圍：17 - 230牛米
比率：5 - 100
輸出選項：輸出軸，兩側輸出軸，空心軸，帶收縮盤的空心軸
組裝/安裝：單塊、法蘭、扭力臂
