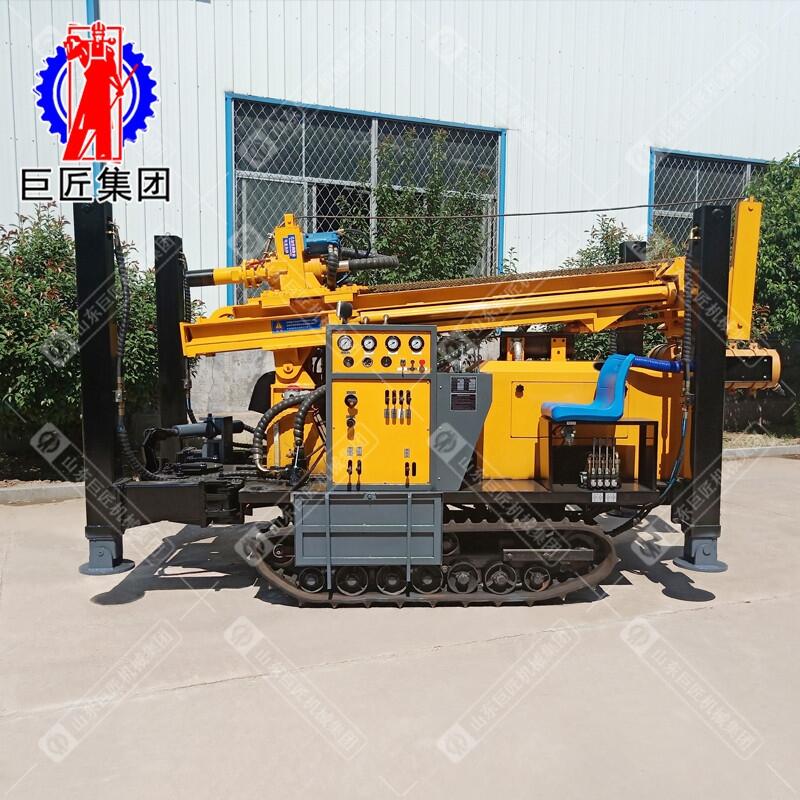

一、CJDX-200履帶式氣動水井鉆機簡介
CJDX-200橡膠履帶底盤氣動水井鉆機是山東巨匠機械集團與濟寧巨匠機械研究院聯合研制的一款氣動水井鉆機，主要用于丘陵、山區等巖石較多地區的鉆井作業，具有鉆孔直徑大、鉆孔深、進尺快、移動靈活、效率高等優點，現已廣泛使用于工民鉆井、地溫鉆井、環保監測鉆井等場合。
二、CJDX-200履帶式氣動水井鉆機特點
1、采用氣動沖擊原理，鉆井進尺快、效率高。
2、配置橡膠鋼絲履帶，移動方便，在城市道路行走不傷路面。
3、配置液壓高支腿，便于裝卸車，節省吊裝費用，并可用于鉆機找平，保持機身的穩定。
4、配置大功率柴油機，動力強勁，切實滿足工作需要。
5、配置液壓起落復合鉆臂，節省空間，并為深孔作業提供強大的提升力。
6、鉆機配有液壓給進系統、雙液壓馬達動力頭、鏈條傳動及液壓油缸推進，扭矩大，鉆進效率高。
7、配置快速卸桿器，可快速拆卸鉆桿，省時省力。
8、操作手柄集中，布局合理，安全可行。
9、做工精良，經久耐用，后期維修費用低。
三、CJDX-200履帶式氣動水井鉆機技術參數
|
序號 |
參數 |
單位 |
參數值 |
|
1 |
鉆孔直徑 |
mm |
140-203 |
|
2 |
鉆孔深度 |
m |
200 |
|
3 |
鉆桿直徑 |
mm |
φ76、φ89 |
|
4 |
鉆桿長度 |
mm |
1.5、2.0、3.0 |
|
5 |
一次性推進長度 |
mm |
3300 |
|
6 |
推進力 |
T |
7 |
|
7 |
提升力 |
T |
15 |
|
8 |
工作氣壓 |
Mpa |
1.7-3.0 |
|
9 |
耗氣量 |
m3/min |
17-31 |
|
10 |
主機功率 |
kW |
65 |
|
11 |
行走速度 |
km/h |
2.5 |
|
12 |
爬坡能力 |
Max. |
30° |
|
13 |
回轉速度 |
rpm |
45-65 |
|
14 |
回轉扭矩 |
N.m |
3300-4700 |
|
15 |
外形尺寸 |
mm |
4000*1700*2200 |
|
16 |
整機重量 |
T |
5 |
