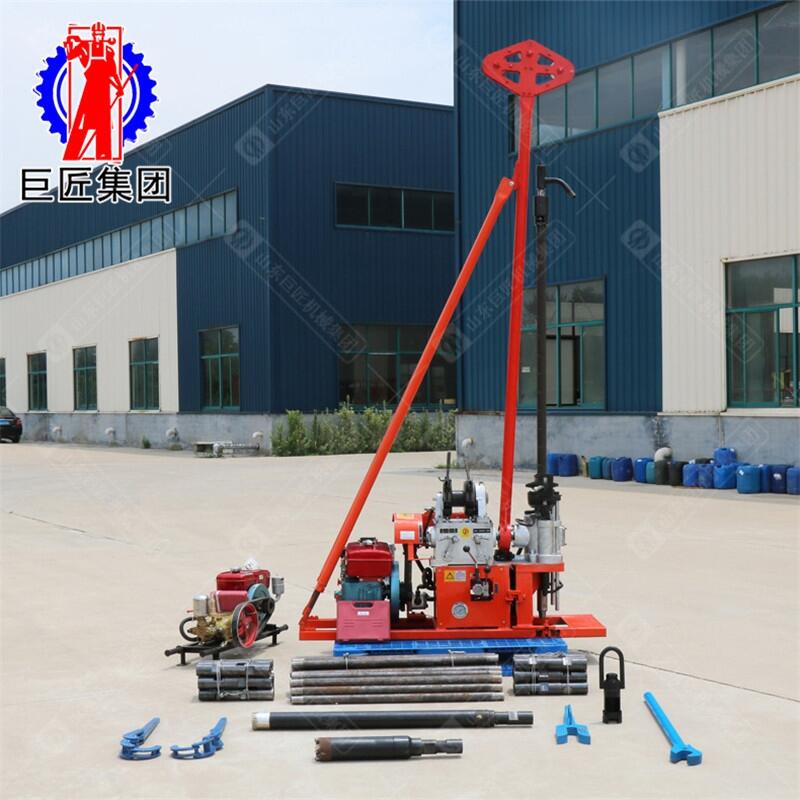

YQZ-30型液壓輕便鉆機
一、YQZ-30型液壓輕便鉆機簡介
YQZ-30型液壓輕便鉆機是一款小型輕便油壓給進的鉆探機械，主要用于普查勘探、地球物理勘探、道路和建筑等鉆進工程，淺層石油、天然氣及地下水鉆探，并可用于堤壩注漿、坑道通風排水等工程鉆探。YQZ-30型液壓輕便鉆機額定鉆孔深度30米，開孔直徑允許為91mm，終孔直徑為75mm。
二、YQZ-30型液壓輕便鉆機特點
1、具有油壓自動給進機構，鉆進效率高。
2、用球卡夾持機構，可實行不停機倒桿。
3、手柄集中、操作方便、安全可行。
4、結構緊湊，占地面積小。
5、鉆機回轉器和變速箱的外殼采用鋁合金材質，減輕了機身重量。
6、分解能力強，便于搬遷，適合于丘陵、山區等復雜地形工作。
三、YQZ-30型液壓輕便鉆機參數
|
序號 |
項目 |
規格 |
參數 |
|
1 |
鉆孔直徑 |
mm |
75 |
|
2 |
鉆孔深度 |
m |
30 |
|
3 |
鉆桿 |
mm |
φ42 |
|
4 |
立軸轉速 |
rpm |
136/338/578 |
|
5 |
立軸行程 |
mm |
400 |
|
6 |
立軸起重力 |
kn |
10 |
|
7 |
卷揚起拔力 |
kn |
0-4kn |
|
8 |
主機動力 |
柴油機 |
R180 |
|
9 |
鉆機重量 |
kg |
375 |
|
10 |
鉆機尺寸 |
mm |
1630*950*1050 |
四、YQZ-30型液壓輕便鉆機配置清單
|
序號 |
名稱 |
規格 |
單位 |
數量 |
|
1 |
鉆機主機 |
臺 |
1 |
|
|
2 |
鉆桿（含鎖接） |
Φ42 |
米 |
30 |
|
3 |
腦袋接手 |
42/57 |
個 |
2 |
|
4 |
腦袋 |
Φ89 |
個 |
1 |
|
5 |
開孔管 |
Φ89 |
根 |
1 |
|
6 |
合金鉆頭 |
Φ91 |
個 |
1 |
|
7 |
腦袋 |
Φ73 |
個 |
1 |
|
8 |
巖心管 |
Φ73 |
根 |
1 |
|
9 |
金剛石鉆頭 |
Φ75 |
個 |
1 |
|
10 |
塔架 |
3m |
套 |
1 |
|
11 |
鋼絲繩 |
|
盤 |
1 |
|
12 |
繩卡 |
|
套 |
1 |
|
13 |
U形環 |
|
套 |
1 |
|
14 |
提引器 |
|
個 |
1 |
|
15 |
水龍頭 |
|
個 |
1 |
|
16 |
扁方主桿 |
2米/根 |
根 |
1 |
|
17 |
主桿變徑 |
|
個 |
1 |
|
18 |
墊叉 |
57 |
把 |
1 |
|
19 |
扳叉 |
57 |
把 |
1 |
|
20 |
自由鉗 |
73/89 |
把 |
2 |
|
21 |
水泵 |
加工到鉆機上 |
臺 |
1 |
|
22 |
進出水管 |
|
套 |
1 |
|
23 |
濾水器 |
|
個 |
1 |
山東巨匠機械集團供應取樣鉆機，小型取樣鉆機主要型號有BXZ系列背包鉆機、QZ系列輕便取樣鉆機、YQZ系列液壓輕便鉆機。
