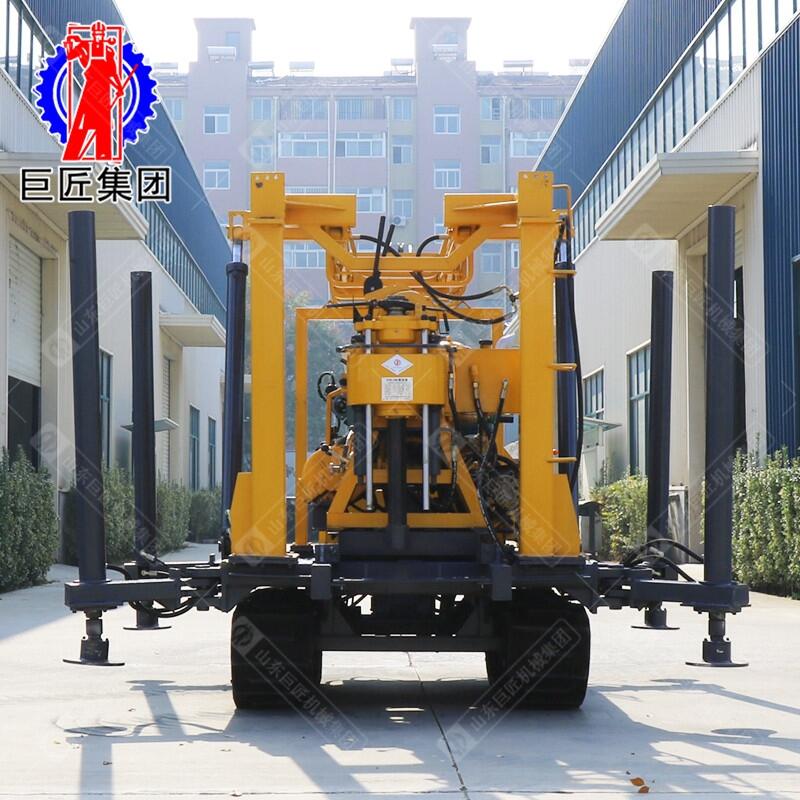

XYD-200履帶液壓巖芯鉆機
一、XYD-200履帶液壓巖芯鉆機優點
1、鉆機采用自動伸縮式鉆塔，用兩支油缸作支撐，一組液壓閥控制鉆塔仰臥，操作省時省力，安全可行，較大限度的為用戶創造效益。
2、底盤采用橡膠履帶，重量較輕，壽命周期費用較低，能降低車輛行走機構的噪音，減小車體震動、可大幅度降低油耗，可在城市道路行走不傷路面。
3、底盤自帶四條螺紋支腿（或液壓高支腿）安裝調整快捷方便、可用于工作平面調平，裝卸車減少吊裝成本提高效率，工作時可作為輔助支撐。
4、采用24V電啟動柴油機，可大幅度降低了操作者的勞動強度，在寒冷季節，柴油機啟動困難時，顯現了該鉆機的優勢。
5、本機配套BW-160泥漿泵，泵流量、壓力大，維修保養方便，零配件各地方便購買。
二、XYD-200履帶液壓巖芯鉆機技術參數
|
整機參數 |
|
|
鉆孔深度 |
200m |
|
開孔直徑 |
0-φ75-φ300mm |
|
終孔直徑 |
75mm |
|
主動鉆桿 |
53/59*4200mm |
|
鉆桿直徑 |
φ50、φ60mm |
|
鉆孔傾角 |
90°～75° |
|
配套動力（柴油機） |
16.2KW 2200r/min |
|
結構重量/尺寸 |
3000kg 3800*1950*2700 |
|
立軸 |
|
|
立軸轉速 |
64、128、287、557r/min |
|
立軸行程 |
450mm |
|
卷揚機 |
|
|
單繩升降力 |
24kN |
|
單繩升降速度 |
0.12、0.22、0.49、0.95m/s |
|
卷筒直徑 |
φ140mm |
|
鋼絲繩直徑 |
φ13mm |
|
鋼絲繩容量 |
35m |
|
鉆塔 |
|
|
額定負荷 |
5t |
|
有效高度 |
6m |
|
塔腿規格 |
φ89mm |
|
泥漿泵 |
|
|
型號 |
BW160 |
|
流量 |
160L/min |
|
壓力 |
0-1.3Mpa |
|
往復次數 |
165次/min |
|
吸水管直徑 |
φ51mm*4.5m |
|
出水高壓管直徑 |
φ32mm*6m |
