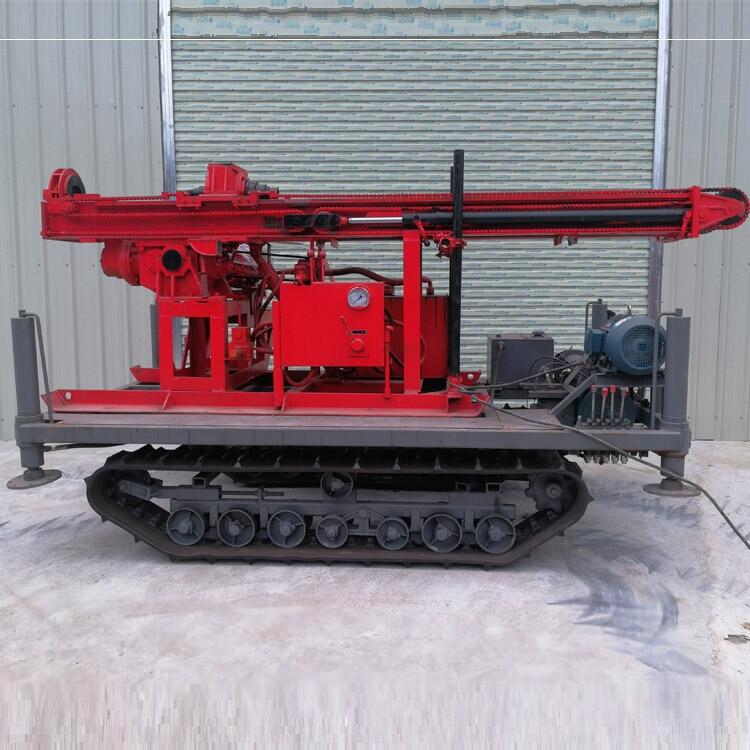

一、錨固旋噴工程鉆機簡介
錨固旋噴工程鉆機是一種機械動力頭式、液壓給進型工程鉆機，該具有給進行程長、鉆進能力大、操作及搬遷方便、結構新穎等特點，是錨固工程及其其它工程地質鉆孔理想、實用的機型。
二、錨固旋噴工程鉆機鉆機特點
1、鉆機是一種機械動力頭鉆機、鉆機孔徑以110-130mm為主，鉆進深度50-60m，可以0-90度不同角度鉆孔。
2、可以使用2m長的鉆桿，為了適應施工空間較窄的特殊用戶需要，亦有給進行程較短的短桅桿及超短桅桿機型可選擇。
3、采用回轉或沖擊回轉鉆進方式，鉆進效率高。
4、結構簡單、新穎、重量輕，操作簡單，運輸移動方便。
三、錨固旋噴工程鉆機技術參數(shù)
|
項目 |
MGJ-50 |
|
|
鉆孔深度M |
50-60 |
|
|
鉆桿直徑mm |
Φ50 Φ73 |
|
|
地質鉆頭直徑mm |
130mm |
|
|
鉆孔直徑mm |
Φ110~Φ130 |
|
|
鉆孔角度° |
0~90°間任意角度 |
|
|
提升力KN |
22 |
|
|
提升速度 |
0.259m/s |
|
|
加壓能力KN |
14.6 |
|
|
最大扭矩KN.M |
28 |
|
|
動力功率 |
柴油機 |
10.3kw |
|
電機 |
11kw |
|
|
機體外形尺寸mm |
垂直施工1990*1150*3525 |
|
|
水平施工3525*1150*1225 |
||
|
鉆機重量KG |
900 |
|
