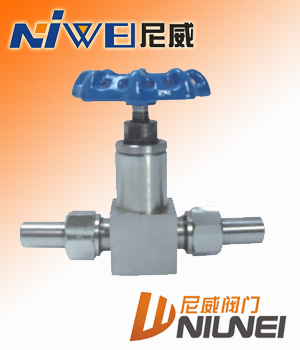

J23W外螺紋針型閥
J23W外螺紋針型閥概述
J23W外螺紋針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
| 1、外螺紋針型閥設計制造 GB/T 12224-1989 JB/T 7747-1995 2、外螺紋針型閥連接形式： 對焊式管接頭 3、外螺紋針型閥結構特征： 錐面密封；浮動閥瓣 4、外螺紋針型閥閥門檢驗和試驗： GB/T 13927-1992 5、外螺紋針型閥材料： 碳鋼按GB/T 12228-1989的規定 不銹鋼GB/T 1220-1989的規定 |
||||||||||||||
外螺紋針型閥性能規范
|
型號
|
閥體
|
接頭
|
閥桿
|
螺帽
|
填料
|
J21W-320
|
20#
|
20#
|
2Cr13
|
20#
|
PTFE
|
J21W-320P
|
SS304
|
SS304
|
SS304
|
SS304
|
外螺紋針型閥主要外形尺寸
規格
|
M
|
ø
|
L1
|
L
|
H
|
D0
|
重量（KG）
|
DN6
|
M20×1.5
|
ø14×4
|
66
|
140
|
96
|
63
|
0.85
|
DN10
|
M24×1.5
|
ø18×4
|
78
|
160
|
115
|
78
|
1.1
|
DN15
|
M30×2
|
ø22×4
|
94
|
180
|
122
|
100
|
2.0
|
DN20
|
M36×2
|
ø28×4
|
108
|
220
|
156
|
110
|
3.5
|
DN25
|
M39×2
|
ø33×4
|
110
|
230
|
170
|
140
|
4.3
|
