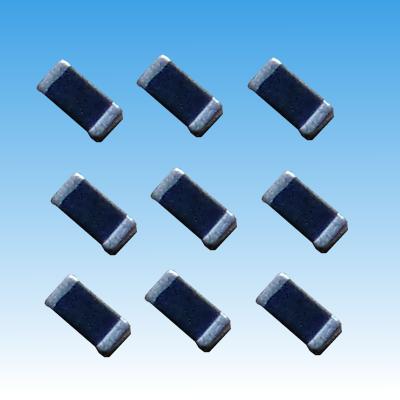

ESD靜電二極管采用節省空間的0402 ,0603表面安裝形式的封裝,工作電壓為5V,12V,24V三個等級,其電容值可以低到0.02PF,一般的都在2PF--3.5PF之間,按照IEC 61000-4-2,ESD空氣放電15KV、接觸放電8KV.
該器件大都用于監視器和平板顯示器、MP3,MP4,GPS,手機,電子詞典,視頻圖像卡、蜂窩電話SIM端口、10/100/1,000以太網端口、USB 2.0電源和IEEE 1394數據線、筆記本、手提設備和PDA、高速數據線路和數字視頻接口中.
優點: 1:體積小,
2:效果好,反應時間快.
3:價格好
使用注意事項：
因?yàn)殪o電二極管具有體積小(0603、0402)、無極性、反應速度快等諸多優點,現在的設計中使用靜電抑制器作為防護器件的比例越來越多,在使用時應注意以下
(1)將該器件盡量放置在需要保護的端口附近;
(2)到GND的連線盡可能短;
(3)所接GND的面積盡可能大.
