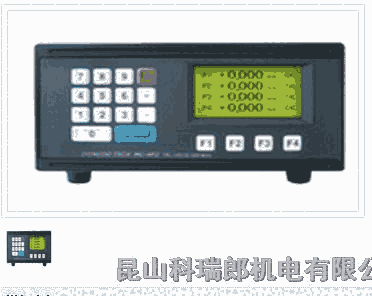

韓國DONGD-DO東渡ML-4P-CT1系列顯示器特點
高分辨率 / 高精密度 高速數據傳輸 操作簡單 可連接到PLC使用 支持RS-232C通訊 EEPROM 參數備份
支持算數功能IO PIN號可自定義安排
|
產品型號 |
ML-4P2-S1~S4 |
ML-4P-CT1-S1~S4 |
|
用途 |
"Statistics (段差 , 平坦度 , 內.外徑 )" |
高速收集、傳輸數據專用RS232C, Parallel(PCICARD) |
|
算數技能 |
" + , - , / , M-m , Max min , 等" |
高速率傳輸數據 |
|
通道 |
1~4?? |
|
|
顯示器 |
Backlighted LCD Display (128 x 64) pixel |
None |
|
分辨率 |
1 / 1000mm or 1 / 100mm (Option 1 / 10000mm) |
|
|
外盒尺寸 |
W215 X D272 X H105 |
|
|
重量 |
Approx. 3.2kg |
|
|
數據通訊 |
RS232C |
RS232C / Parallel (pci card) |
|
電源 |
AC220V 50~60Hz |
|
|
輸入 / 輸出 |
輸入 : 6點 (開始測量 1點 零點 1點 型號信號 3點) |
|
|
輸出 : 6點 (準備信號1點, OK/NG 2點) |
||
|
使用傳感器 |
LVDT,HBT, A/B信號輸出 SCALE , STRAIN SENSOR, 各種 ANALOG SENSOR |
|
|
頻幕基準值 |
設置基準值功能 |
- |
|
傳感器方向 |
傳感器 + / - 傳感器 |
- |
|
傳感器零點 |
設置零點 ( 在外部I/O也可設置傳感器的零點) |
- |
|
MASTER 保障 |
設置MASTER保障值 |
- |
|
MODEL |
可各別設定多種型號原點，公差 ( 型號為 8種 ) |
- |
|
I/O 測試 |
可在外部I/O確認工作情況 |
- |
|
Application ex) |
|
|
韓國dong-do東渡MP-4P-CT1系列顯示器的選舉例
比如：確定機型ML-4P-CT1， 需要用到3個DP系列傳感器 那么我們就確定型號為ML-4P-CT1-S3（S后面的數字代表接口數）
韓國dong-do東渡MP-4P-CT1系列顯示器的外觀尺寸
