歐姆龍可編程控制器輸出單元CJ1W-OD202
CJ系列輸出單元
CJ1W-OC / OA / OD
產品簡介：
用于高速輸出和不同應用的各種基本輸出單元
1、這些輸出單元從CPU單元接收輸出指令的結果并執行外部設備的ON/OFF控制。
2、高速輸出型號CJ1W-OD213和CJ1W-OD234可以幫助提高系統總處理能力。
歐姆龍可編程控制器輸出單元CJ1W-OD202
特點：
1、提供了高速輸出型號以滿足各種應用。
ON響應時間：15μs，OFF響應時間：80μs
2、輸出單元具有三種輸出類型中的任何一種：繼電器接點輸出、三端雙向輸出或晶體管輸出。
3、對于晶體管輸出，可在漏型輸出或源型輸出中進行選擇。
4、還提供具有負載短路保護的輸出單元。
5、選擇每個應用的較佳接口：Fujitsu連接器或MIL連接器。
6、提供了各種連接器-端子塊轉換單元，使您可以方便地對外部輸出設備進行布線。
輸出單元
|
產品名稱 |
規格 |
電流消耗(A) |
型號 |
|||
|
輸出形式 |
I/O點 |
MAX開關容量 |
公用 |
5V |
||
|
繼電器接點輸出單元 |
— |
8點輸出 |
AC250～DC24V， |
獨立接點 |
0.09 |
CJ1W-OC201 |
|
— |
16點輸出 |
AC250～DC24V， |
16點， 1個公用 |
0.11 |
CJ1W-OC211 |
|
|
三端雙向輸出單元 |
— |
8點輸出 |
AC250V， |
8點， |
0.22 |
CJ1W-OA201 |
|
晶體管輸出單元 |
漏型 |
8點輸出 |
DC12～24V， |
4點， |
0.09 |
CJ1W-OD201 |
|
漏型 |
8點輸出 |
DC12～24V， |
8點， |
0.1 |
CJ1W-OD203 |
|
|
漏型 |
16點輸出 |
DC12～24V， |
16點， |
0.1 |
CJ1W-OD211 |
|
|
漏型 |
16點 |
DC24V， 0.5A |
16點， |
0.15 |
CJ1W-OD213 |
|
|
漏型 |
32點 |
DC12～24V， |
16點， |
0.14 |
CJ1W-OD231 |
|
|
漏型 |
32點 |
DC12～24V， |
16點， |
0.14 |
CJ1W-OD233 |
|
|
漏型 |
32點 |
DC24V，0.5A |
16點， |
0.22 |
CJ1W-OD234 |
|
|
漏型 |
64點 |
DC12～24V， |
16點， |
0.17 |
CJ1W-OD261 |
|
|
漏型 |
64點 |
DC12～24V， |
16點， |
0.17 |
CJ1W-OD263 |
|
|
源型 |
8點 |
24 VDC, 2A 短路保護 |
4點， |
0.11 |
CJ1W-OD202 |
|
|
源型 |
8點 |
24 VDC, 0.5A |
8 點, |
0.1 |
CJ1W-OD204 |
|
|
源型 |
16點 |
24 VDC, 0.5A |
16點， |
0.1 |
CJ1W-OD212 |
|
|
源型 |
32點 |
24 VDC, 0.5A |
16點， |
0.15 |
CJ1W-OD232 |
|
|
源型 |
64點 |
12 to 24 VDC, |
16點， |
0.17 |
CJ1W-OD262 |
|

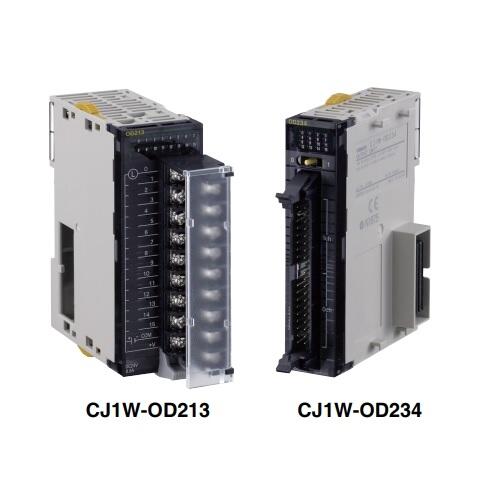

產品圖片：
