隔振墊可根據不同的載荷要求任意裁切組合。當選擇多層迭合使用時，層間須用2～6mm厚的鋼板相隔，基本塊位置居中，上、下面肋部均與鋼板粘合。
隔振墊基本塊的尺寸：85×85×20mm
層間相隔的鋼板尺寸：105×105mm
設計選用要點：1）水泵機組隔振設計元件應根據水泵型號規格、轉速、系統質量、安裝位置、荷載值、頻率比要求等因素進行計算。水泵機組隔振的頻率比np宜在2～5，隔振要求高的場所取高值。
2）臥式水泵一般選用橡膠隔振墊，安裝在樓板上時宜采用多層串聯的橡膠隔振墊或阻尼彈簧隔振器。
3）立式水泵宜采用橡膠隔振器。
4）隔振元件支承點應為偶數，但不小于4個，一臺水泵機組的各個支承點的隔振元件的型號、規格、性能應一致。
施工、安裝要點：
1）水泵隔振的安裝可按國家建筑標準設計圖集《立式水泵隔振及其安裝》 95SS103、《臥式水泵隔振及其安裝》 98S102施工。
2）放置隔振墊處的地坪應平整，不得有積水,避免與酸、堿和有機溶劑等物質相接觸。直接放在地坪上，不用固定。
3）施工安裝前，及時檢查，安裝時應使隔振元件的靜態壓縮變形量不得超過最大允許值。
4）隔振墊如有嚴重?fù)p壞和超過老化時間應及時更換。
產品標準：
《儀器、設備用橡膠隔振墊》GB/T 20029-2005

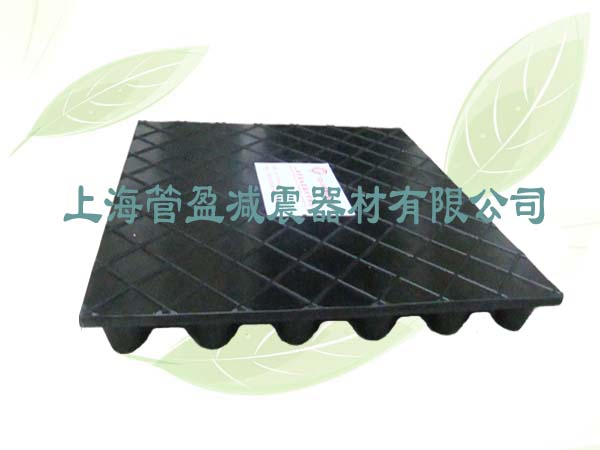

JXD型橡膠隔振墊種類繁多、規格齊全，便于裁切、組裝靈活、可有效地抗壓減振：適用于沖床、鍛壓機、泵、風機、壓縮機、發電機、空調設備等振動大的機電設備減振安裝。
JXD型減振墊基本塊體尺寸（長×寬，單位：mm)120×120、174×174，根據薦載大小，可將基本塊體用鋼鋸分割成60×120和85×174的1/2和1/4塊使用，其豎向許可薦分別為基本塊的許可薦載的1/2和1/4。也可將減振墊迭合成兩層、三層、四層串聯使用，許可荷載仍為基本塊體的許可荷載。每一盡寸又分為400、600、800 三種規格，可適應不同垂向設計荷載。
