| 產品系列 |
Acti 9
|
|
|---|---|---|
| 產品系列 |
Acti 9
|
|
| 產品類型 |
小型斷路器
|
|
| 產品短名 |

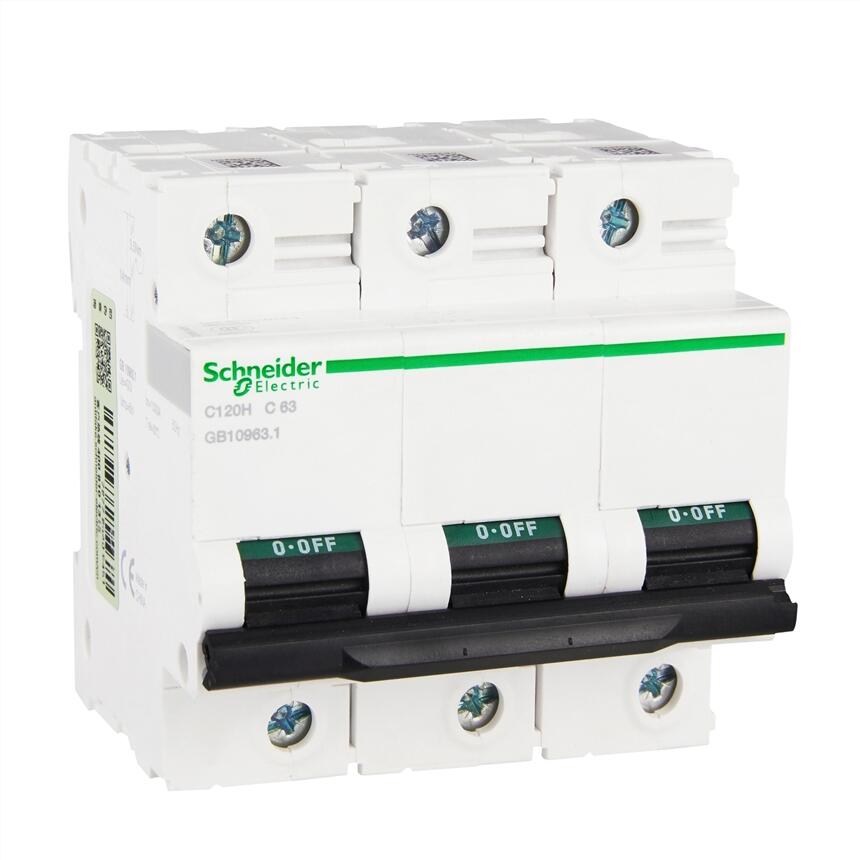

C120H
|
|
| 極數 |
3P
|
|
| 產品應用 |
配電保護
|
|
| 保護極數量 |
3.0
|
|
| 額定電流 [In] |
63 A 在…上 30 °C
|
|
| 網絡類型 |
AC
|
|
| 脫扣器類型 |
熱磁式
|
|
| 脫扣曲線 |
C
|
|
| 分?jǐn)嗄芰? |
20 kA Icu 在…上 230...240 V AC 50/60 Hz
10 kA Icu 在…上 400...415 V AC 50/60 Hz 6 kA Icu 在…上 440 V AC 50/60 Hz |
|
| 隔離功能 |
Yes
|
| 網絡頻率 |
50/60 Hz
|
|
|---|---|---|
| 額定工作電壓 [Ue] |
400 V
|
|
| 磁脫扣限制 |
5...10 x In
|
|
| 額定絕緣電壓 [Ui] |
500 V AC 50/60 Hz
|
|
| 額定沖擊耐受電壓 [Uimp] |
6 kV
|
|
| 觸點位置指示 |
有
|
|
| 控制類型 |
手柄
|
|
| 本地信號指示 |
開/關指示
|
|
| 安裝類型 |
鎖定夾鎖緊
|
|
| 安裝方式 |
DIN 導軌安裝
|
|
| 寬度 （9mm的倍數） |
9.0
|
|
| 高度 |
81 mm
|
|
| 深度 |
73 mm
|
|
| 產品凈重 |
615 g
|
|
| 機械壽命 |
20000 次
|
|
| 電氣壽命 |
10000 cycles
|
|
| 接線能力 |
隧道式端子 上接線或下接線 1…50 mm2 單股硬線 不帶篐線端子
隧道式端子 上接線或下接線 1.5…35 mm2 軟線 （可選）帶或者不帶篐線端子 |
|
| 剝線長度 |
14 mm電源回路:
|
|
| 緊固扭矩 |
3.5 N.m 電源回路:
|
| 符合標準 |
GB/T 10963.1
EN/IEC 60898-1 |
|
|---|---|---|
| 產品認證 |
CE
CCC |
|
| 運行溫度 |
-30…70 °C
|
|
| 貯存環境溫度 |
-40…80 °C
|
| 包裝重量 |
0.034 kg
|
|
|---|---|---|
| 包裝1高度 |
0.800 dm
|
|
| 包裝1寬度 |
0.200 dm
|
|
| 包裝1長度 |
0.980 dm
|
