| 產品系列 |
OsiSense XC
|
|
|---|---|---|
| 系列號 |
標準型
|
|
| 產品類型 |
限位開關
|
|
| 產品短名 |

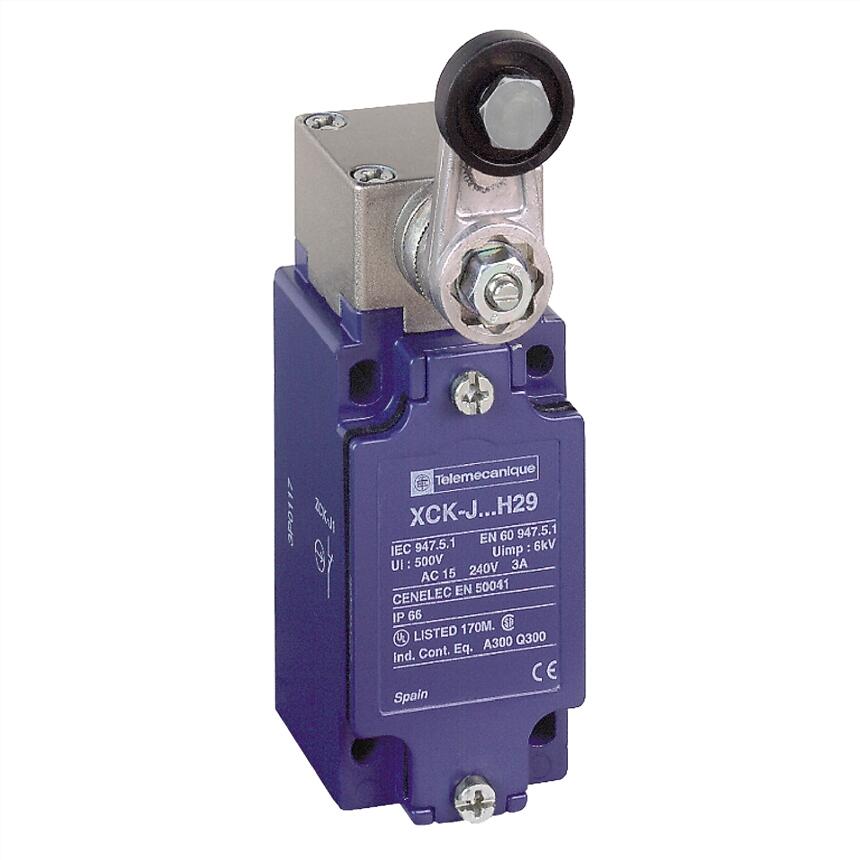

XCKJ
|
|
| 傳感器設計 |
A型 符合 CENELEC EN 50041
|
|
| 本體類型 |
固定式
|
|
| 操縱頭類型 |
旋轉頭
|
|
| 材料 |
金屬
|
|
| 本體材料 |
Zamak
|
|
| 頭部材料 |
Zamak
|
|
| 固定模式 |
由本體
|
|
| 操作頭運動 |
旋轉
|
|
| 操作頭類型 |
Spring return roller lever thermoplastic
|
|
| 方法類型 |
側面運動, 1或2個方向可編程
|
|
| 電纜進線孔 |
1 entry tapped bbbbb20 x 1.5 cable gland, cable outer diameter: 7…13 mm
|
|
| 極數 |
2
|
|
| 觸點類型 |
1 NC + 1 NO
|
|
| 觸點動作 |
瞬動
|
| 開關觸發 |
30° 凸沿
|
|
|---|---|---|
| 電氣連接 |
Screw-clamp terminals, clamping capacity: 1 x 0.34...2 x 1.5 mm2
|
|
| 觸線絕緣形式 |
Zb
|
|
| 步數 |
1
|
|
| 強制打開 |
有
|
|
| 強制打開最小轉矩 |
0.5 N.m
|
|
| 最小觸發力矩 |
0.25 N.m
|
|
| 最大操動速度 |
1.5 m/s
|
|
| 額定工作電流 [Ie] |
3 A at 240 V, AC-15, A300 conbing to EN/IEC 60947-5-1 appendix A
0.27 A at 250 V, DC-13, Q300 conbing to EN/IEC 60947-5-1 appendix A |
|
| 約定封閉發熱電流 [Ithe] |
10 A
|
|
| 額定絕緣電壓 [Ui] |
300 V conbing to UL 508
500 V (pollution degree 3) conbing to IEC 60947-1 300 V conbing to CSA C22.2 No 14 |
|
| maximum resistance across terminals |
25 MOhm conbing to IEC 60255-7 category 3
|
|
| 額定沖擊耐受電壓 [Uimp] |
6 kV 符合 IEC 60664
6 kV 符合 IEC 60947-1 |
|
| 短路保護 |
10 A cartridge fuse, type gG
|
|
| 電氣壽命 |
5000000 cycles, DC-13, inductive load type, 120 V, 4 W, operating rate <60 cyc/mn, load factor: 0.5 conbing to IEC 60947-5-1 appendix C
5000000 次, DC-13, 感性負載 負載類型, 24 V, 10 W, 工作額定值 <60 次/分鐘, 負載系數: 0.5 符合 IEC 60947-5-1 附錄 C 5000000 次, DC-13, 感性負載 負載類型, 48 V, 7 W, 工作額定值 <60 次/分鐘, 負載系數: 0.5 符合 IEC 60947-5-1 附錄 C |
|
| 機械壽命 |
30000000 次
|
|
| 寬度 |
40 mm
|
|
| 高度 |
77 mm
|
|
| 深度 |
44 mm
|
|
| 產品凈重 |
0.48 kg
|
|
| ISO n°1端子 |
(13-14)NO
(21-22)NC |
| 抗沖擊 |
50 gn for 11 ms conbing to IEC 60068-2-27
|
|
|---|---|---|
| 抗振動 |
25 gn (f= 10…500 Hz) conbing to IEC 60068-2-6
|
|
| IP 保護等級 |
IP66 conbing to IEC 60529
|
|
| IK 保護等級 |
IK07 符合 EN 50102
|
|
| 過電壓種類 |
Class I conbing to IEC 61140
Class I conbing to NF C 20-030 |
|
| 運行溫度 |
-25…70 °C
|
