| 產品系列 |

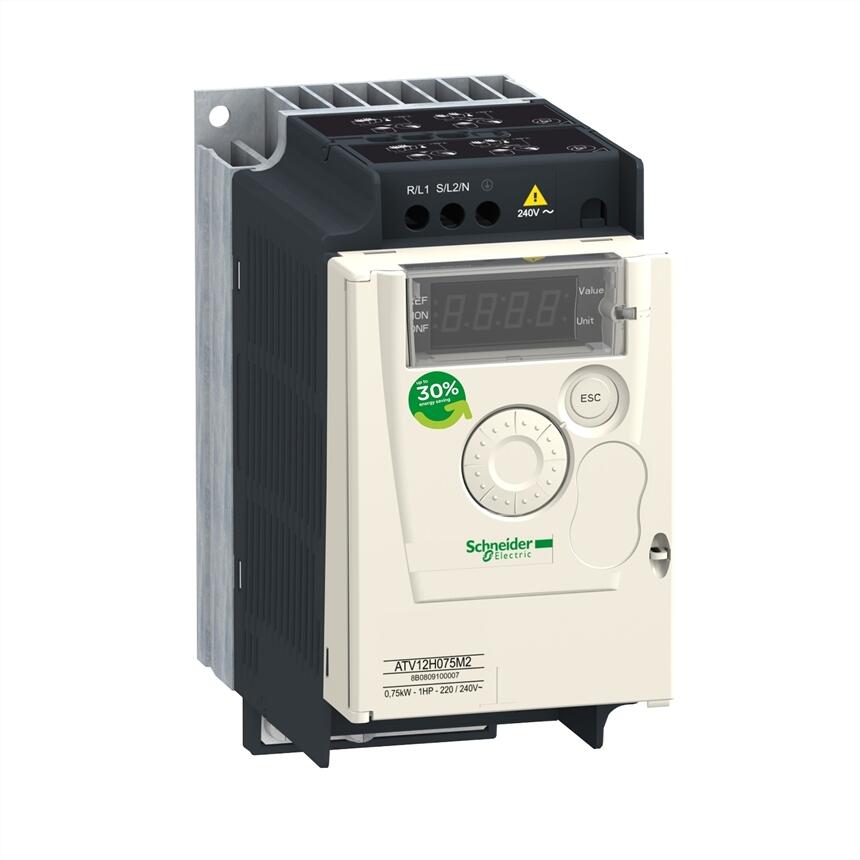

Altivar 12 |
|
|---|---|---|
| 產品類型 |
變頻器 |
|
| 產品功能 |
異步電機 |
|
| 應用領域 |
簡易機械 |
|
| 組裝方式 |
帶散熱片 |
|
| 組件名稱 |
ATV12 |
|
| 每套數量 |
一套1個 |
|
| EMC 濾波器 |
集成的 |
|
| 內置風扇 |
無 |
|
| 電網相數 |
1 相 |
|
| 額定電源電壓 [Us] |
200...240 V - 15...10 % |
|
| 電動機功率 (kW) |
0.75 kW |
|
| 電機功率 |
1 hp |
|
| 通訊端口協議 |
對任何數據中心建模 |
|
| 線路電流 |
10.2 A 在…上 200 V |
|
| 速度范圍 |
1…20 |
|
| 瞬時過轉矩 |
150…170 % 額定電機轉矩取決于驅動器的額定值和電機類型 |
|
| 異步電機控制配置文件 |
二次電壓/頻率比 |
|
| IP 保護等級 |
IP20 上部不帶盲板 |
|
| 噪音級別 |
0 dB |
|
| 供電頻率 |
50/60 Hz +/- 5 % |
|
|---|---|---|
| 端口類型 |
1 RJ45 (on front face) for Modbus |
|
| 物理接口 |
2-wire RS 485 for Modbus |
|
| 傳輸幀 |
RTU for Modbus |
|
| 傳輸率 |
4800 bit/s |
|
| 地址數 |
1…247 適用 對任何數據中心建模 |
|
| 通訊服務 |
讀保持寄存器 (03) 29字 |
|
| 預期線路Isc |
1 kA |
|
| 連續輸出電流 |
4.2 A 在…上 4 kHz |
|
| 大瞬變電流 |
6.3 A 適用 60 s |
|
| 變頻器輸出頻率 |
0.5…400 Hz |
|
| 額定開關頻率 |
4 kHz |
|
| 開關頻率 |
2...16 kHz 可調 |
|
| 制動力矩 |
達到70%的電機轉矩 不帶制動電阻器 |
|
| 電機滑差補償 |
出廠預置 |
|
| 輸出電壓 |
200...240 V 3 相 |
|
| 電氣連接 |
端子, 夾緊力: 3.5 mm2, AWG 12 (L1, L2, L3, U, V, W, PA, PC) |
|
| 緊固力矩 |
0.8 N.m |
|
| 隔離 |
電源與控制之間的電路 |
|
| 電源 |
內部電源 用于參考電位計: 5 V 直流 (4.75…5.25 V), <10 mA, 保護類型: 過載和短路保護 |
|
| 模擬量輸入數量 |
1 |
|
| 模擬量輸入類型 |
可配置電流 AI1 0...20 mA 250 ? |
|
| 離散量輸入數量 |
4 |
|
| 數字量輸入類型 |
可編程 LI1...LI4 24 V 18...30 V |
|
| 離散量輸入邏輯 |
負邏輯 (漏), > 16 V (狀態 0), < 10 V (狀態 1), 輸入阻抗 3.5 kOhm |
|
| 采樣期間 |
20 ms, 公差 +/- 1 ms 適用 邏輯輸入 |
|
| 線性度誤差 |
‘+/- 0.3 % 大值 適用 模擬量輸入 |
|
| 模擬量輸出數量 |
1 |
|
| 模擬量輸出 型號 |
AO1 軟件-可配置電壓: 0...10 V, 阻抗: 470 ?, 分辨率 8 位 |
|
| 離散量輸出數量 |
2 |
|
| 輸出型式 |
邏輯輸出 LO+, LO- |
