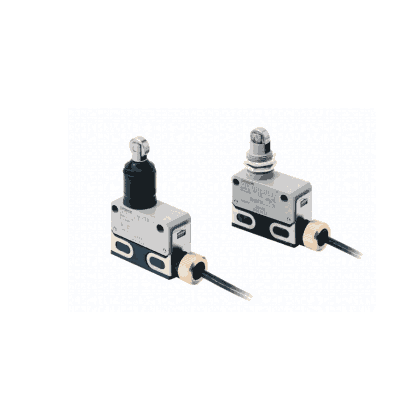

杜絕切削油從任何路徑進入“材料”氟樹脂電纜
通過對切削油進入路徑的徹底分析，發現電纜的包層老化是導致切削油進入的主要原因。
作為防老化措施，歐姆龍耐油零件的電纜包層采用氟樹脂，即使遭遇破壞性強的切削油，同樣實現無懈可擊的耐油性。
通過“氟樹脂”來封堵經由電纜進入的切削油
通過采用耐腐蝕性優異的氟樹脂作為電纜包層的材料，抑制電纜膨脹和老化，防止切削油進入基板內部。
杜絕切削油從任何路徑進入“材料”HNBR/氟系新材料橡膠
除電纜的包層老化以外，接合部位、可動部位的橡膠老化也是導致切削油進入的主要原因。作為防老化措施，歐姆龍耐油零件上的接合部位和可動部位采用氟系新材料橡膠。與氟樹脂電纜并用，以材料來實現無懈可擊的耐油性。
通過歐姆龍獨立開發的“橡膠”來封堵經由接合部位、可動部位進入的切削油
HNBR/氟系新材料橡膠
將耐油性優異的氫化橡膠(HNBR)按歐姆龍*的配比與氟混合，開發出對切削油導致的膨脹、老化均有優異耐受性的新材料橡膠。
適用于防止切削油從接合部位、可動部位進入密封部位，通過防止切削油導致的老化破壞，提高了耐油性能。
新材料匯集了HNBR與氟橡膠的優點
認證海外標準
認證機構標準名稱文件No.認證型號TüV Line LandEN60947-5-1R9551015、 J9951016關于型號請咨詢本公司。CCC--UL--
額定值
額定
電壓
(V)一般負載型微小負載型無感應負載(A)感應負載(A)無感應負載(A)電阻負載燈泡負載感應負載電動機負載電阻負載常時
閉路常時
開路常時
閉路常時
開路常時
閉路常時
開路常時
閉路常時
開路常時
閉路常時
開路DC 8
DC 14
DC 301
1
1─
─
─1
1
1─
─
─0.1
0.1
0.1
最小適用負載一般負載型微小負載型DC5V 160mADC5V 1mA
沖擊電流常時閉路最da10A常時開路最da10A
注1 . 左側數值表示恒定電流。此外( )的數值為接插件型時的情況。
2 . 感應負載為功率因數0.4以上(交流)、時間常數7ms以下(直流)。
3 . 燈泡負載視作具有10倍沖擊電流的負載。
4 . 電動機負載視作具有6倍沖擊電流的負載。
安quan標準認證額定值
TüV(EN60947-5-1)
型號使用類別和額定值熱電流
(Ithe)ⅠⅡⅢ1
2□
□21/22
21/22DC-12 1A/30V DC
DC-12 0.1A/30V DC1A
0.1A
注1. □：表示傳動桿的種類。
2. DC-12 1A/30V DC的含義如下所示。
使用類別：DC-12
額定動作電流(Ie) ：1A
額定動作電壓(Ue) ：30V DC
性能(一般負載型·微小負載型)
保護構造IP67(IEC 60529)、IP67G(JIS C 0920 附錄1)
歐姆龍耐油零件評估基準*1 合格
(切削油種類 JIS K 2241:2000規定的切削油劑、溫度：35℃以下)耐久性機械400萬次以上電氣50萬次以上
(一般負載型：DC30V 1A 電阻負載/微小負載型：DC30V 0.1A 電阻負載)
400萬次以上(DC24V 10mA 電阻負載)容許操作速度0.1mm/s~0.5m/s容許操作頻率機械 ： 120次/min 電氣 ： 30次/min絕緣電阻100MΩ以上(DC500V兆歐表)*2接觸電阻15mΩ以下(初始值，內置開關單體)耐壓同極端子間AC1,000V 50/60Hz 1min各端子與非帶電金屬
部分之間AC1,500V 50/60Hz 1min/Uimp 2.5kV(EN60947-5-1)額定絕緣電壓(Ui)250V污染度(使用環境)污染度3(EN60947-5-1)短路保護裝置10A保險絲 gG或gI(IEC60269)帶條件短路電流100A(EN60947-5-1)額定密閉熱電流(Ithe)5A(EN60947-5-1)防觸電保護等級ClassⅡ(雙重絕緣，無需接地)振動誤動作10~55Hz 雙振幅1.5mm沖擊耐久最da1,000m/s2(IEC68-2-27)誤動作最da300m/s2(IEC68-2-27)使用環境溫度·保管環境溫度5～70℃(不結冰、不結露)使用環境濕度35～95%RH(不結露)重量(滾輪·柱塞型時)
導線引出方式(2m) 約140g
預配接插件方式 約103g
注1. 上述值為初始值。
2. 根據型號不同，可能會與上述內容有差異，請另行咨詢。
*1. “歐姆龍耐油零件評估基準”是指歐姆龍*的耐久性評估基準。
對于預配接插件方式，是耐油接插件(XS5□R)正確嵌合狀態下的保護結構性能。
無耐油接插件(XS5FR)、導線芯線外露部分不具備本性能。
此外，導線引出方式的導線芯線外露部分也不具備本性能。
*2. 出廠狀態。
