| 產品系列 |

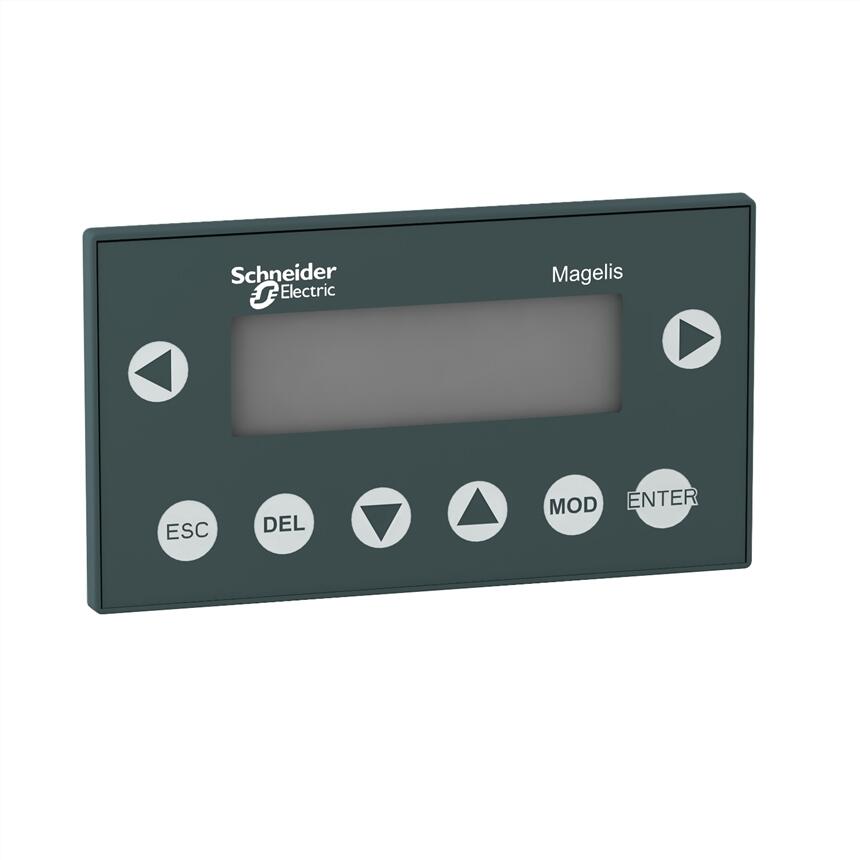

Magelis XBTN
|
|
|---|---|---|
| 產品類型 |
帶小鍵盤的小面板
|
|
| 顯示器分辨率 |
122 x 32 pixels
|
|
| 軟件類型 |
配置軟件
|
|
| 軟件授權 |
Vijeo Designer Lite
|
|
| 操作系統 |
Magelis
|
| 顯示類型 |
超亮背光陣列型 LCD
|
|
|---|---|---|
| 顯示顏色 |
綠色
|
|
| 字符字體 |
ASCII
簡體中文 片假名 斯拉夫字母 希臘 |
|
| 額定電源電壓 [Us] |
5 V 直流
|
|
| 供電電源 |
從 PLC (終端端口)
|
|
| 鑰匙數量 |
8
|
|
| 固定鍵數 |
4
|
|
| 可定制的鍵數 |
4
|
|
| 頁數 |
256 警報頁
200 應用頁 |
|
| 存儲器類型 |
閃存
|
|
| 存儲容量 |
512 Kb
|
|
| 集成連接類型 |
串行口: 孔型 RJ45, 異步 傳輸模式 (RS232C/RS485)點至點 拓?fù)?
|
|
| 實時時鐘 |
訪問 PLC 實時時鐘
|
|
| 產品安裝 |
齊平安裝
|
|
| 固定模式 |
通過 2 個彈簧夾
|
|
| 顯示材料 |
聚酯
|
|
| 前板材料 |
PPT
|
|
| 小鍵盤材料 |
聚酯
|
|
| 標識 |
CE
|
|
| 寬度 |
132 mm
|
|
| 高度 |
74 mm
|
|
| 深度 |
43 mm
|
|
| 斷流器尺寸 |
119.4 (+/- 0.5) x 63 (+/- 0.4) mm
|
|
| 產品凈重 |
0.36 kg
|
| 信息顯示容量 |
4 行 20 字符最大
最少 1 行 5 字符 |
|
|---|---|---|
| 可下載協議 |
Uni-TE
Modbus |
|
| 符合標準 |
UL 508
IEC 61131-2 CSA C22.2 No 14 IEC 60068-2-27 IEC 60068-2-6 |
|
| 產品認證 |
CSA，1 類 2 區
UL 1604 UL，1 類 2 區 ATEX zone 2/22 |
|
| 運行溫度 |
0…55 °C
|
|
| 貯存環境溫度 |
-20…60 °C
|
|
| 相對濕度 |
0…85 % 無冷凝
|
|
| IP 保護等級 |
IP20 (rear panel) conbing to IEC 60529
IP65 (front panel) conbing to IEC 60529 |
|
| NEMA防護等級 |
NEMA 4X 前面板 (戶外使用)
|
|
| 抗沖擊 |
15 gn for 11 ms
|
|
| 抗振動 |
+/-3.5 mm (f = 2…8.45 Hz)
1 gn (f = 8.45…150 Hz) |
| 包裝1的單位類別 |
PCE
|
|
|---|---|---|
| 個/公斤 |
1
|
|
| 包裝重量 |
440 g
|
|
| 包裝1高度 |
4.2 cm
|
|
| 包裝1寬度 |
16.1 cm
|
|
| 包裝1長度 |
23.2 cm
|
